ภาพรวมของความเข้ากันได้ทางแม่เหล็กไฟฟ้า EMC

ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) หมายถึงความสามารถของอุปกรณ์หรือระบบอิเล็กทรอนิกส์ในการทำงานอย่างถูกต้องในสภาพแวดล้อมทางแม่เหล็กไฟฟ้าของตน โดยไม่ก่อให้เกิดการรบกวนทางแม่เหล็กไฟฟ้าที่ไม่สามารถยอมรับได้ต่อสิ่งใดๆ ในสภาพแวดล้อมนั้น

EMC แบ่งออกเป็น การรบกวนทางแม่เหล็กไฟฟ้า (EMI) และ ความไวต่อแม่เหล็กไฟฟ้า (EMS)

ด้วยการพัฒนาอย่างรวดเร็วของเทคโนโลยีอิเล็กทรอนิกส์ การเพิ่มขึ้นของการรวมอุปกรณ์ และการขยายความถี่การทำงานไปยังย่านความถี่ที่สูงขึ้น สภาพแวดล้อมทางแม่เหล็กไฟฟ้าจึงมีความซับซ้อนมากขึ้น

ปัญหา EMC ได้กลายเป็นอุปสรรคสำคัญที่จำกัดการวิจัย การพัฒนา การผลิต และการประยุกต์ใช้อุปกรณ์อิเล็กทรอนิกส์ ปัญหาเหล่านี้อาจไม่เพียงนำไปสู่การลดประสิทธิภาพและความผิดปกติในการทำงาน แต่ยังอาจก่อให้เกิดเหตุการณ์ด้านความปลอดภัยอีกด้วย

สอบถามสินค้าหรือโซลูชัน

ปัญหา EMC (ความเข้ากันได้ทางแม่เหล็กไฟฟ้า) ที่ต้องแก้ไข

ปัญหา EMC มีอยู่ในหลายสาขา รวมถึงยานยนต์พลังงานใหม่ อุปกรณ์การแพทย์ อุปกรณ์สื่อสาร ระบบอัตโนมัติทางอุตสาหกรรม ตัวแปลงความถี่ พลังงานใหม่ การกักเก็บพลังงาน ระบบแสงสว่าง และ HVAC

1

ปัญหาการรบกวนทางนำไฟฟ้าที่เด่นชัดในแหล่งจ่ายไฟสวิตชิ่งความถี่สูง

แหล่งจ่ายไฟสวิตชิ่งความถี่สูงถูกนำมาใช้กันอย่างแพร่หลายในอุปกรณ์ชาร์จยานพาหนะพลังงานใหม่ อินเวอร์เตอร์เก็บพลังงาน และแหล่งจ่ายไฟอุตสาหกรรม ในระหว่างการสวิตชิ่ง จะเกิดสัญญาณรบกวนโหมดดิฟเฟอเรนเชียลและโหมดทั่วไปอย่างมีนัยสำคัญ และแพร่กระจายไปยังโครงข่ายไฟฟ้าผ่านสายไฟ ซึ่งง่ายต่อการทำให้เกิดการปล่อยคลื่นนำไฟฟ้าที่มากเกินไปและรบกวนการทำงานของอุปกรณ์อื่นๆ
2

ภูมิคุ้มกันอุปกรณ์ที่ไม่เพียงพอในสภาพแวดล้อมแม่เหล็กไฟฟ้าที่ซับซ้อน

ในระบบอัตโนมัติทางอุตสาหกรรม อุปกรณ์ทางการแพทย์ และระบบสื่อสาร อุปกรณ์มักอยู่ร่วมกับแหล่งรบกวนที่รุนแรง เช่น ตัวแปลงความถี่และไดรฟ์มอเตอร์ สัญญาณรบกวนแม่เหล็กไฟฟ้าสามารถเข้าสู่ระบบผ่านสายไฟฟ้าหรือการเชื่อมต่อเชิงพื้นที่ ส่งผลกระทบต่อการทำงานที่เสถียรของโมดูลควบคุมและสัญญาณ
3

ปัญหาการเชื่อมต่อทางแม่เหล็กไฟฟ้าในระบบอิเล็กทรอนิกส์ความหนาแน่นสูง

การย่อขนาดและการรวมระบบที่มีความหนาแน่นสูงของอุปกรณ์ส่งผลให้สายไฟและสัญญาณภายในมีความหนาแน่นมากขึ้น ทำให้เกิดครอสทอล์คและการเชื่อมต่อทางแม่เหล็กไฟฟ้าได้ง่าย ส่งผลให้สัญญาณรบกวนในระบบเพิ่มขึ้น คุณภาพสัญญาณลดลง และส่งผลต่อเสถียรภาพของอุปกรณ์
4

ข้อกำหนด EMC และข้อกำหนดการรับรองที่เข้มงวดมากขึ้น

อุปกรณ์อิเล็กทรอนิกส์ต้องเป็นไปตามมาตรฐาน EMC ที่เข้มงวด เช่น การทดสอบการปล่อยสัญญาณรบกวนแบบนำและภูมิคุ้มกัน หากปัญหาด้าน EMC ไม่ได้รับการพิจารณาอย่างเต็มที่ในช่วงการออกแบบ มักจะต้องมีการแก้ไขหลายครั้ง ซึ่งเพิ่มต้นทุนการวิจัยและพัฒนาและทำให้ผลิตภัณฑ์ล่าช้าออกสู่ตลาด

กลยุทธ์และโซลูชันการแก้ไขปัญหา EMC ทั่วไป

ปัจจุบัน วิธีการลดปัญหาความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) ทั่วไปในภาคอุตสาหกรรมมีหมวดหมู่หลักดังต่อไปนี้:

การควบคุมแหล่งสัญญาณรบกวน

โดยการปรับแต่งการเลือกส่วนประกอบและการออกแบบวงจรพื้นฐาน ลดการเปลี่ยนแปลงอย่างรุนแรงของพลังงานแม่เหล็กไฟฟ้าที่แหล่งกำเนิด บรรลุ ‘การป้องกันก่อนเกิดปัญหา’

การปรับแต่งส่วนประกอบ

การใช้ส่วนประกอบที่มีสัญญาณรบกวนต่ำและวงจรดีคัปปลิ้งเพื่อลดความผันผวนของกระแสชั่วขณะ

การปรับรูปคลื่น

การปรับตัวต้านทานขับสวิตช์หรือเพิ่มบัฟเฟอร์ RC ทำให้ dv/dt ช้าลงเพื่อระงับการสั่นความถี่สูง

การกระจายพลังงาน

การใช้เทคโนโลยีสเปรดสเปกตรัมเพื่อมอดูเลตสัญญาณนาฬิกา กระจายพลังงานสูงสุดอย่างสม่ำเสมอที่จุดความถี่เฉพาะ
การบล็อกเส้นทางการแพร่กระจาย

การตั้งสิ่งกีดขวางทางกายภาพหรือทางไฟฟ้าตามเส้นทางการส่งผ่านพลังงานแม่เหล็กไฟฟ้า ตัดเส้นทางการเชื่อมต่อแบบรังสีและการนำผ่านด้วยเทคนิคการป้องกันและการต่อลงดิน

การป้องกันทางกายภาพ

การใช้วัสดุที่มีสภาพนำไฟฟ้าสูงหรือสภาพซึมผ่านได้สูงในการหุ้มโครงเครื่องและสายเคเบิล เพื่อกำจัดการรบกวนจากการเชื่อมต่อเชิงพื้นที่

การก่อสร้างระบบต่อลงดิน

การแยกความแตกต่างระหว่างการต่อลงดินจุดเดียวความถี่ต่ำและการต่อลงดินหลายจุดความถี่สูง เพื่อให้แน่ใจว่าพื้นดินมีความต่อเนื่องเพื่อลดอิมพีแดนซ์ของดิน

การจับคู่อิมพีแดนซ์

การต่อลงดินและปรับเส้นทางกลับสำหรับสัญญาณความเร็วสูงช่วยลดผลกระทบของเสาอากาศแบบลูปได้อย่างมีนัยสำคัญ
การป้องกันอุปกรณ์ที่ละเอียดอ่อน

ด้วยการสร้างสิ่งกีดขวางแบบเลือกความถี่ที่พอร์ตกำลังและสัญญาณ ความทนทานของอุปกรณ์จะเพิ่มขึ้น ทำให้การทำงานมีเสถียรภาพในสภาพแวดล้อมแม่เหล็กไฟฟ้าที่ซับซ้อน

การกรองแหล่งจ่ายไฟ

ติดตั้งฟิลเตอร์ที่ส่วนหน้าของอินพุตกำลังของโมดูลที่อ่อนไหว เพื่อป้องกันสัญญาณรบกวนที่นำมาจากแหล่งจ่ายไฟอย่างมีประสิทธิภาพ

การป้องกันสัญญาณ

ใช้การกรองที่แตกต่างกันสำหรับสัญญาณที่มีอัตราต่างกัน: ใช้การกรองความถี่ต่ำผ่าน RC สำหรับสัญญาณความเร็วต่ำ และใช้โช้กโหมดร่วมสำหรับสัญญาณความเร็วสูง

การแยกเชิงพื้นที่

ดำเนินการป้องกันเฉพาะที่และการแยกทางกายภาพสำหรับวงจรหรือโมดูลที่อ่อนไหว เพื่อป้องกันการรบกวนจากการเชื่อมต่อสนามใกล้

ในการแก้ไขปัญหาความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC)

ฟิลเตอร์ EMC เป็นเครื่องมือหลักที่สมดุลระหว่างประสิทธิภาพและต้นทุน และสามารถตอบสนองข้อกำหนดมาตรฐาน EMC ได้อย่างรวดเร็ว

EMC ฟิลเตอร์คืออะไร?

ตัวกรอง EMC เป็นส่วนประกอบอิเล็กทรอนิกส์ที่สำคัญที่ใช้ในการระงับสัญญาณรบกวนทางแม่เหล็กไฟฟ้าในอุปกรณ์อิเล็กทรอนิกส์

ประกอบด้วยส่วนประกอบแบบพาสซีฟ เช่น ตัวเหนี่ยวนำ ตัวเก็บประจุ และตัวต้านทาน โดยใช้คุณลักษณะการตอบสนองของส่วนประกอบเหล่านี้ต่อสัญญาณที่มีความถี่ต่างกันเพื่อให้เกิดการกรองแบบเลือกความถี่

หน้าที่หลักคือการสร้างสิ่งกีดขวางแบบเลือกความถี่ตามเส้นทางการแพร่กระจายสัญญาณรบกวน ระงับสัญญาณรบกวนทางแม่เหล็กไฟฟ้าแบบนำไฟฟ้า (EMI) อย่างมีประสิทธิภาพ จึงมั่นใจได้ว่าอุปกรณ์จะไม่รบกวนผู้อื่นและไม่ถูกรบกวนโดยผู้อื่น

ในสภาพแวดล้อมแม่เหล็กไฟฟ้าที่ซับซ้อนและมีความถี่สูง เช่น พลังงานใหม่ อิเล็กทรอนิกส์ยานยนต์ และระบบอัตโนมัติทางอุตสาหกรรม ตัวกรอง EMC ได้กลายเป็นส่วนประกอบสำคัญสำหรับผลิตภัณฑ์ในการผ่านการรับรองมาตรฐานสากล เช่น CISPR และ IEC

ฟังก์ชันหลักของฟิลเตอร์ EMC

ฟิลเตอร์ EMC โดยการลดสัญญาณรบกวนนำสองทิศทางและปรับปรุงความบริสุทธิ์ของสัญญาณ ช่วยให้การทำงานของอุปกรณ์มีเสถียรภาพ ขณะเดียวกันช่วยให้สินค้าผ่านเกณฑ์การปฏิบัติตามข้อกำหนดของกฎระเบียบความเข้ากันได้ทางแม่เหล็กไฟฟ้า

การระงับการปล่อยภายนอกจากแหล่งรบกวน

ตัวกรองที่เชื่อมต่อแบบอนุกรมที่อินพุตสายไฟหรือสัญญาณ จะกรองสัญญาณรบกวนความถี่สูงที่เกิดจากแหล่งจ่ายไฟแบบสวิตชิ่งภายใน ไดรฟ์มอเตอร์ วงจรดิจิทัล ฯลฯ ได้อย่างมีประสิทธิภาพ ป้องกันไม่ให้สัญญาณรบกวนดังกล่าวถูกนำไปยังโครงข่ายไฟฟ้าผ่านสายไฟและส่งผลกระทบต่ออุปกรณ์อื่น โดยเฉพาะอย่างยิ่งกับการใช้งานแหล่งจ่ายไฟแบบสวิตชิ่งอย่างแพร่หลาย แทบจะเป็นไปไม่ได้เลยที่จะปฏิบัติตามขีดจำกัดการปล่อยสัญญาณรบกวนแบบนำตามมาตรฐาน CISPR 32 หรือ CISPR 11 โดยไม่มีตัวกรอง
การป้องกันวงจรที่ละเอียดอ่อนจากการรบกวนภายนอก

การรบกวนจากโครงข่ายภายนอก เช่น ไฟกระชาก ฮาร์มอนิก และสัญญาณรบกวนความถี่วิทยุ สามารถเข้าสู่อุปกรณ์ผ่านสายไฟฟ้าได้ ตัวกรอง EMC ซึ่งมีคุณสมบัติเป็นตัวกรองความถี่ต่ำผ่าน จะปิดกั้นสัญญาณรบกวนความถี่สูง ทำให้วงจรควบคุมปลายน้ำ เซ็นเซอร์ ADC และโมดูลที่อ่อนไหวอื่นๆ ทำงานได้อย่างเสถียร
การบรรลุการส่งสัญญาณที่สะอาด

ในระบบการสื่อสารและการเก็บข้อมูล ฟิลเตอร์ช่วยลดการบิดเบือนสัญญาณและการซ้อนทับของสัญญาณรบกวน ปรับปรุงอัตราส่วนสัญญาณต่อสัญญาณรบกวน และรับประกันความสมบูรณ์ของข้อมูลและความน่าเชื่อถือของระบบ
การปฏิบัติตามข้อกำหนดด้านกฎระเบียบและการรับรอง

หลายประเทศมีมาตรฐานบังคับสำหรับการปฏิบัติตามข้อกำหนด EMC ของผลิตภัณฑ์อิเล็กทรอนิกส์ (เช่น FCC, CE, CCC) การใช้ตัวกรอง EMC ที่เหมาะสมเป็นสิ่งจำเป็นสำหรับผลิตภัณฑ์ในการผ่านการทดสอบและเข้าสู่ตลาดได้สำเร็จ

ข้อดีของฟิลเตอร์ EMC

ด้วยข้อดีเช่นติดตั้งง่าย ลดสัญญาณรบกวนอย่างมีประสิทธิภาพ และปรับตัวต่อสภาพแวดล้อมได้ดี ฟิลเตอร์ EMC ให้โซลูชันครบวงจรทั้งการลด EMI และการป้องกัน EMS

ใช้งานง่ายและสะดวกสบาย

ตัวกรองถูกเชื่อมต่อโดยตรงแบบอนุกรมในวงจร มีวิธีการเดินสายหลายแบบให้เลือกเพื่อให้เหมาะกับความต้องการที่แตกต่างกัน ทำให้การติดตั้งง่ายและรวดเร็ว ในระหว่างขั้นตอนการตรวจสอบความถูกต้องของการทดสอบ EMC สามารถเปลี่ยนได้อย่างรวดเร็ว อำนวยความสะดวกในการทดสอบ ประหยัดเวลา และเพิ่มประสิทธิภาพ
การระงับสัญญาณรบกวนทางแม่เหล็กไฟฟ้าอย่างมีประสิทธิภาพ

สามารถระงับสัญญาณรบกวนโหมดดิฟเฟอเรนเชียลและโหมดทั่วไปพร้อมกัน ให้การระงับสัญญาณรบกวนที่ยอดเยี่ยมตลอดย่านความถี่กว้าง และลดการปล่อยสัญญาณนำไฟฟ้าอย่างมีนัยสำคัญ
รูปแบบที่หลากหลาย ความสามารถในการเลือกที่แข็งแกร่ง

ไม่ว่าจะเกี่ยวกับพิกัดกำลังไฟฟ้า รูปแบบการติดตั้ง หรือวิธีการเดินสายไฟ สามารถเลือกได้ตามความต้องการที่แท้จริงของลูกค้า สามารถหาผลิตภัณฑ์ที่เหมาะสมสำหรับการใช้งานตั้งแต่แผงวงจรพิมพ์ (PCB) ไปจนถึงเครื่องจักรที่สมบูรณ์

ความสามารถในการปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่ง

ในกรณีส่วนใหญ่ อุปกรณ์เหล่านี้มีโครงสร้างโลหะเป็นตัวพา โดยภายในถูกอุดด้วยสารประกอบอิเล็กทรอนิกส์สำหรับการอุด (electronic potting compound) ซึ่งช่วยให้อุปกรณ์ทำงานได้อย่างเสถียรในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง ซึ่งมีช่วงอุณหภูมิกว้าง ความชื้นสูง และการสั่นสะเทือน และยังสามารถทำงานในสภาพแวดล้อมทางแม่เหล็กไฟฟ้าที่ซับซ้อนได้
โซลูชันอเนกประสงค์สำหรับปัญหา EMC

ตัวกรอง EMC โดยทั่วไปประกอบด้วยส่วนประกอบหลายชิ้นที่รวมกันเป็นหน่วยกรองแบบหลายขั้นตอน ดังนั้น พวกมันไม่เพียงมีบทบาทสำคัญในการแก้ไขปัญหาการปล่อยสัญญาณรบกวนแบบนำผ่านและการปล่อยสัญญาณรบกวนแบบแผ่กระจายเท่านั้น แต่ยังช่วยในการแก้ไขปัญหา EMS เช่น ความทนทานต่อการแผ่กระจายและการนำผ่าน การคายประจุไฟฟ้าสถิต (ESD) และการเกิดคลื่นกระชากอีกด้วย

พื้นที่การประยุกต์ใช้ทั่วไปของฟิลเตอร์ EMC

บริษัทของเราได้ออกแบบและพัฒนาฟิลเตอร์ EMC หลายซีรีส์ตามปัญหาจุดปวด EMC ของอุตสาหกรรมและสถานการณ์การใช้งานที่แตกต่างกัน

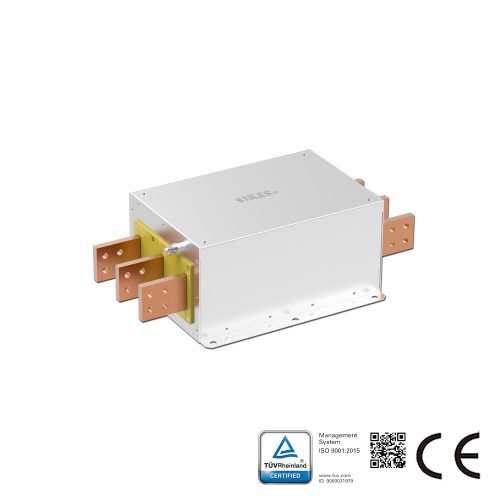

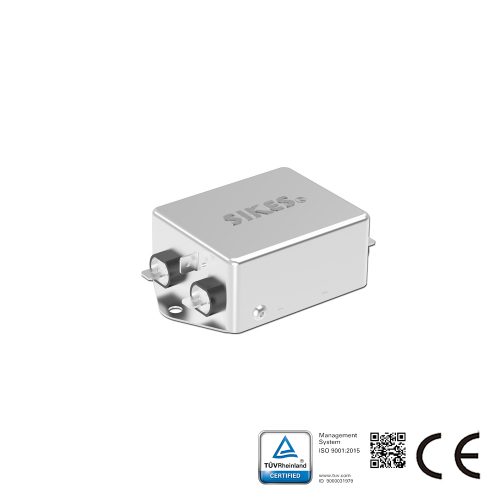

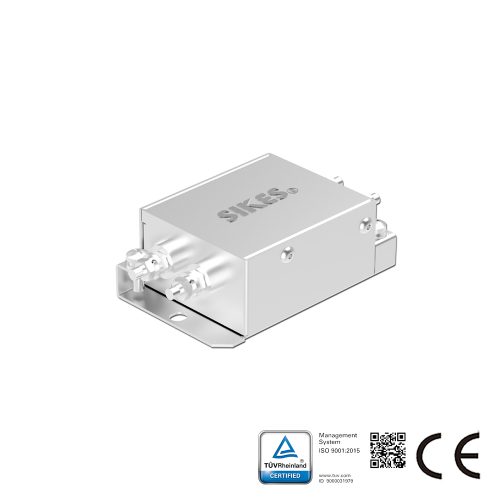

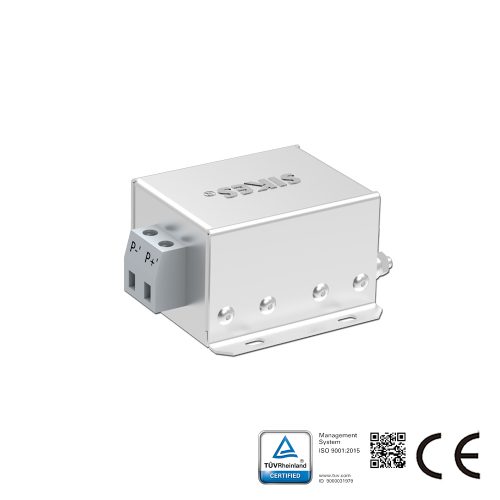

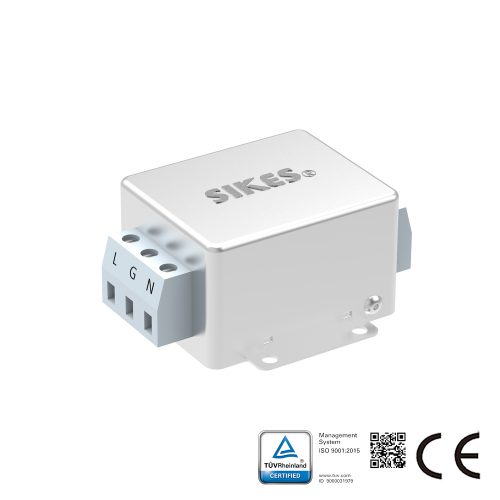

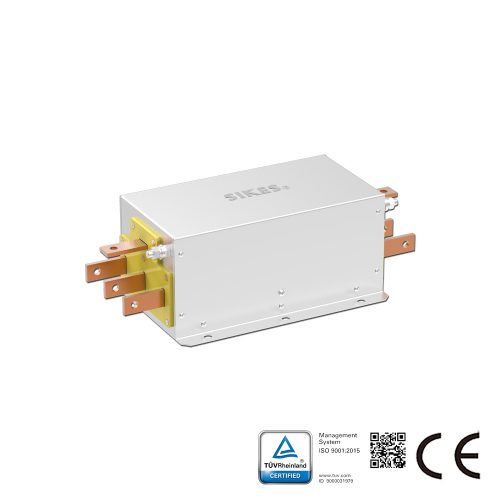

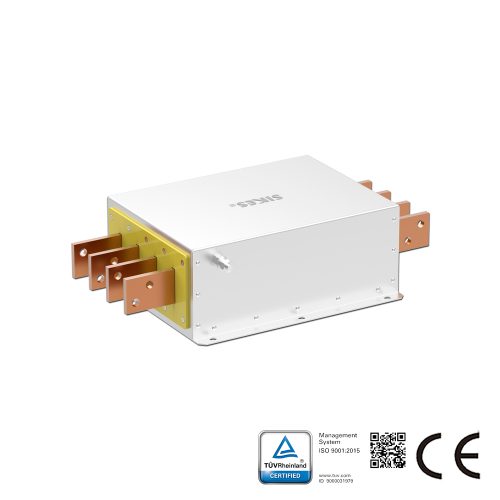

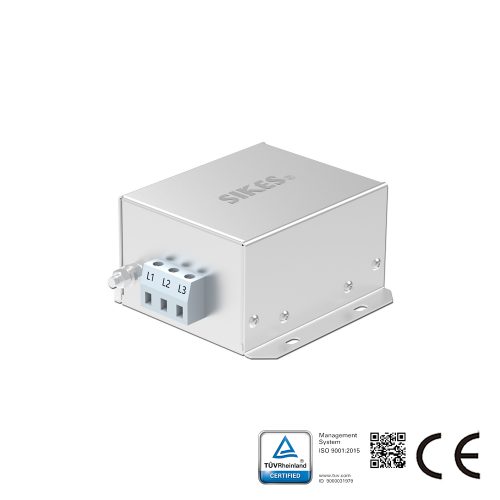

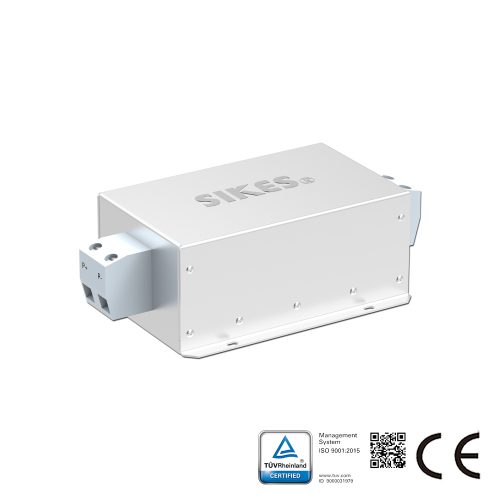

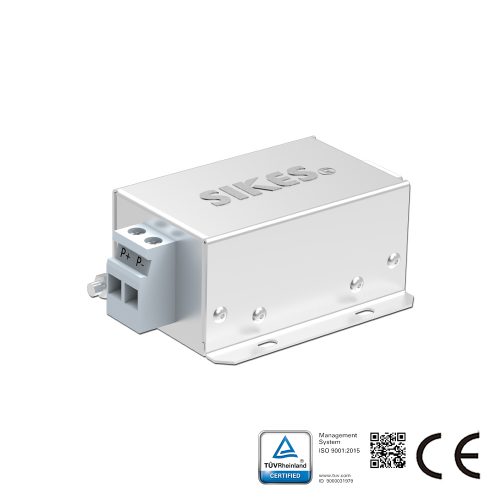

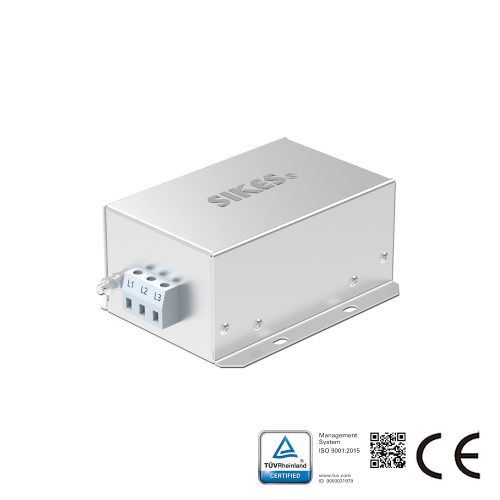

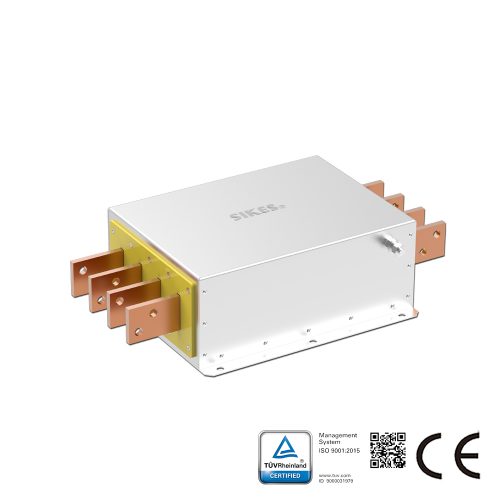

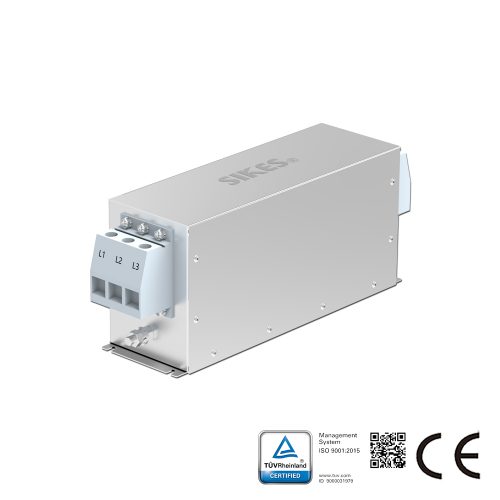

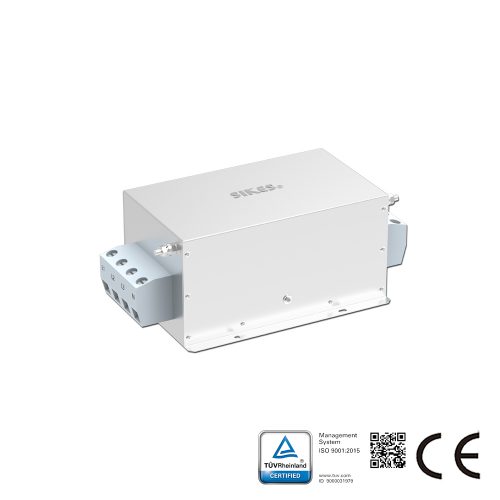

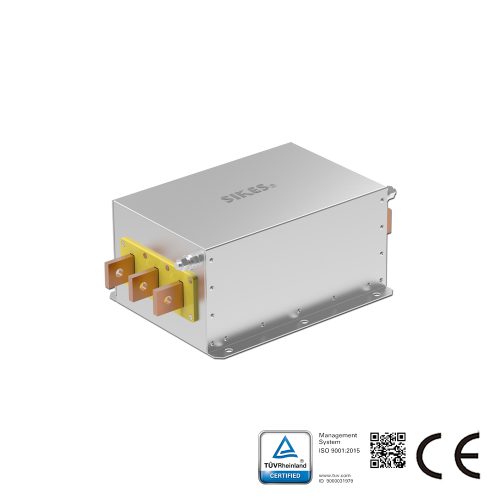

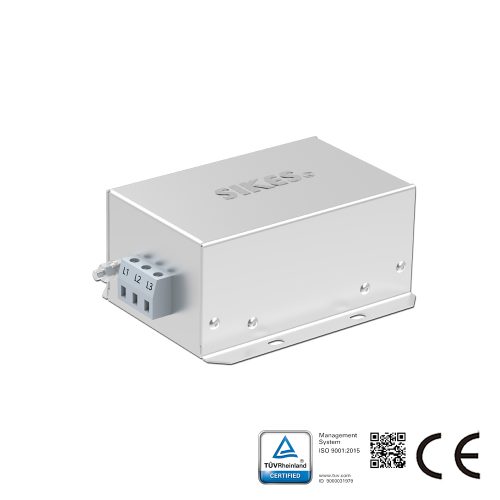

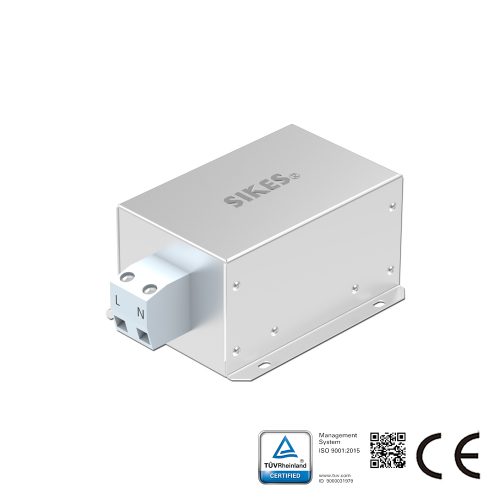

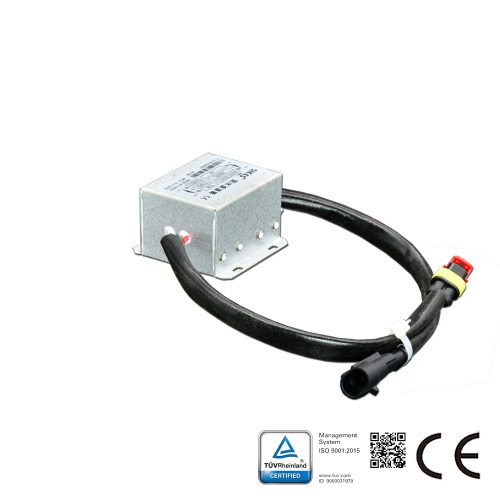

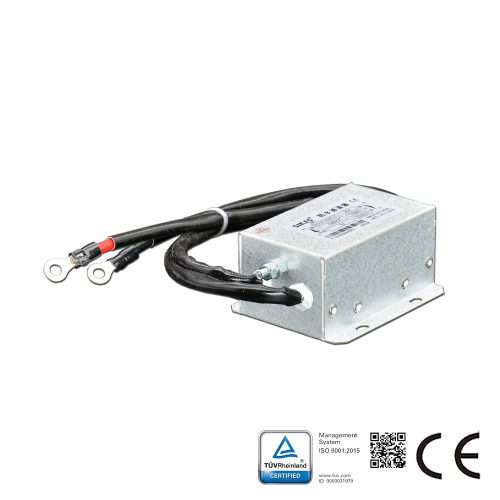

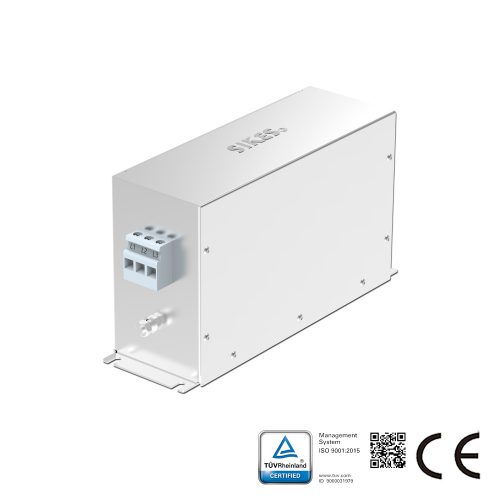

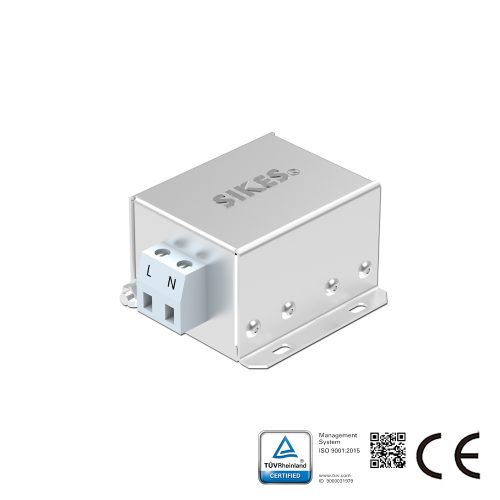

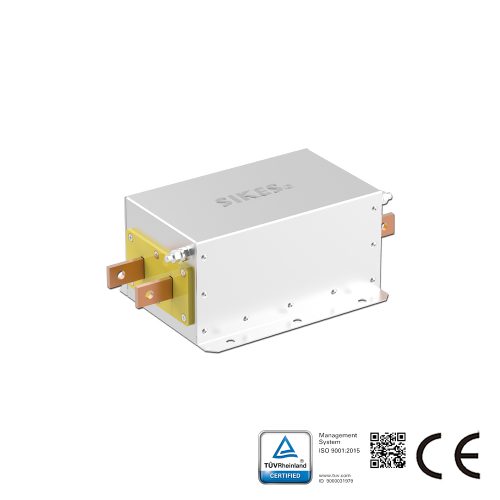

การประยุกต์ใช้	ฟิลเตอร์ DC			ฟิลเตอร์ EMC/EMI เฟสเดียว							ฟิลเตอร์ EMC/EMI 3 เฟส											ฟิลเตอร์สายนิวทรัล 3 เฟส
การประยุกต์ใช้	DFT	DFG	DLF	SFD	SFE	SFG	SFH	SFI	SFT	SRF	EDB	EDC	EFG	EFI	EFO	EFS	EFT	EZC	ALF	MDE	MFE	TFF	TFI	TFO	TRF	MDF	MFT
อุปกรณ์ส่งและขับเคลื่อน						●	●	●	●		●	●	●	●	●	●						●	●	●
หุ่นยนต์อุตสาหกรรมและระบบอัตโนมัติ						●	●	●			●	●	●	●		●	●					●	●
อุปกรณ์เซมิคอนดักเตอร์					●	●	●	●	●					●		●	●					●	●
อุปกรณ์กักเก็บพลังงาน	●	●	●			●	●	●	●				●			●	●	●	●				●	●
อุปกรณ์ยานยนต์ไฟฟ้าและระบบชาร์จ	●	●				●	●	●	●			●		●		●	●	●				●	●
ระบบอัตโนมัติคลังสินค้าและโลจิสติกส์					●	●		●	●			●		●	●	●							●
ระบบ HVAC						●	●					●	●	●		●		●				●	●
ระบบแสงสว่าง						●		●
เครื่องมือและอุปกรณ์การแพทย์				●	●	●	●							●						●			●	●		●
ระบบพลังงาน	●	●	●			●	●	●	●			●	●	●		●		●	●			●	●
ระบบดิจิทัลและสารสนเทศ	●	●			●		●	●	●
สิ่งอำนวยความสะดวกป้องกันและรักษาความปลอดภัย										●															●		●
สิ่งอำนวยความสะดวกและอุปกรณ์ทางทหาร							●			●											●				●		●

สรุป

With the development of electronic equipment towards higher frequencies and higher power densities, electromagnetic interference problems in new energy vehicles, industrial automation, communication, and new energy systems are becoming increasingly prominent.

EMC design has become a crucial aspect of ensuring stable equipment operation and passing relevant certifications.

Among various EMC mitigation technologies, EMC filters are one of the most direct and effective means of suppressing conducted electromagnetic interference.
By properly configuring filters at the power input, high-frequency noise propagation can be effectively reduced and system electromagnetic compatibility (EMC) performance improved.

To meet diverse application needs, our company offers a variety of EMC filter products, widely applicable in industrial, power supply, and new energy equipment, providing reliable assurance for stable system operation and EMC certification.
