การพัฒนาระบบพลังงานการบินและความสำคัญของหม้อแปลง 400Hz

ในขณะที่อุปกรณ์การบินและระบบอิเล็กทรอนิกส์ทางทหารยังคงได้รับการอัปเกรดอย่างต่อเนื่อง ระบบจ่ายไฟบนอากาศยานจะต้องตอบสนองความต้องการที่สำคัญหลายประการพร้อมกัน รวมถึง **ความหนาแน่นของกำลังสูง ความน่าเชื่อถือสูง และความสามารถในการปรับตัวต่อสภาพแวดล้อมที่รุนแรง** อุปกรณ์สำคัญหลายชนิดในอากาศยานสมัยใหม่ เช่น เรดาร์บนอากาศ ระบบสื่อสาร และระบบนำทาง ต้องพึ่งพาแหล่งจ่ายไฟที่เสถียรและเชื่อถือได้

ในระบบไฟฟ้าแบบดั้งเดิม แหล่งจ่ายความถี่กำลังไฟฟ้า 50Hz หรือ 60Hz ส่งผลให้หม้อแปลงมีขนาดค่อนข้างใหญ่และน้ำหนักสูงเนื่องจากความถี่ต่ำ ซึ่งไม่เอื้อต่อการออกแบบให้มีขนาดเล็กและน้ำหนักเบาของอุปกรณ์การบิน ดังนั้น **ระบบไฟฟ้าความถี่ปานกลาง 400Hz** จึงค่อยๆ กลายเป็นมาตรฐานที่สำคัญสำหรับระบบไฟฟ้าการบิน โดยหม้อแปลง 400Hz ทำหน้าที่เป็นอุปกรณ์หลักที่สำคัญสำหรับการแปลงแรงดันไฟฟ้าและการแยกทางไฟฟ้าภายในระบบเหล่านี้

ด้วยการเพิ่มความถี่ในการทำงาน หม้อแปลง 400Hz สามารถ

สอบถามสินค้าหรือโซลูชัน

ความท้าทายหลักในระบบไฟฟ้าการบิน

การบินสมัยใหม่และอุปกรณ์ทางทหารเผชิญกับความท้าทายสำคัญหลายประการในการออกแบบระบบไฟฟ้า

1

ความสามารถในการปรับตัวต่อสภาพแวดล้อมที่รุนแรง

อุปกรณ์การบินและการทหารจำเป็นต้องทำงานอย่างเสถียรในสภาพแวดล้อมที่มีอุณหภูมิสูง อุณหภูมิต่ำ ระดับความสูงสูง การสั่นสะเทือนรุนแรง และละอองเกลือ ดังนั้น ระบบพลังงานจึงต้องมีความน่าเชื่อถือสูงและความทนทานต่อข้อผิดพลาดเพื่อให้แน่ใจว่าภารกิจสำคัญจะดำเนินไปอย่างราบรื่น
2

ความหนาแน่นกำลังสูงและแรงดันในการจัดการความร้อน

ด้วยการประยุกต์ใช้อุปกรณ์กำลังไฟฟ้าชนิดใหม่ เช่น ซิลิคอนคาร์ไบด์ (SiC) ความหนาแน่นกำลังของระบบไฟฟ้าจึงเพิ่มขึ้นอย่างต่อเนื่อง แต่สิ่งนี้ยังนำมาซึ่งข้อกำหนดในการจัดการความร้อนที่สูงขึ้นอีกด้วย การรักษาประสิทธิภาพการระบายความร้อนที่ดีภายในพื้นที่จำกัดกลายเป็นประเด็นสำคัญในการออกแบบระบบไฟฟ้าสำหรับการบิน
3

ข้อกำหนดการตอบสนองแบบไดนามิกและคุณภาพกำลังไฟฟ้า

เรดาร์บนอากาศ อุปกรณ์ปล่อยคลื่นแม่เหล็กไฟฟ้า และโหลดแบบพัลส์อื่นๆ จะใช้พลังงานจำนวนมากในทันทีระหว่างการทำงาน ซึ่งกำหนดให้ระบบจ่ายไฟต้องมีความสามารถในการตอบสนองแบบไดนามิกที่รวดเร็วเป็นพิเศษ เพื่อป้องกันไม่ให้ความผันผวนของแรงดันไฟฟ้ารบกวนระบบนำทาง การสื่อสาร และระบบควบคุม
4

ข้อจำกัดด้านขนาดและน้ำหนัก

ในภาคการบิน น้ำหนักของอุปกรณ์ส่งผลโดยตรงต่อประสิทธิภาพการใช้เชื้อเพลิงและความสามารถในการบรรทุก หม้อแปลงความถี่กำลังแบบดั้งเดิมใช้แกนเหล็กซิลิกอน ซึ่งถูกจำกัดโดยความหนาแน่นฟลักซ์แม่เหล็กความถี่ต่ำ ทำให้ต้องใช้พื้นที่หน้าตัดแกนขนาดใหญ่ ส่งผลให้โครงสร้างโดยรวมมีขนาดใหญ่และเทอะทะ เป็นอุปสรรคต่อการออกแบบอุปกรณ์บนอากาศยานให้มีน้ำหนักเบา

หลักการทำงานและข้อได้เปรียบทางเทคนิคของหม้อแปลง 400Hz

หลักการพื้นฐานของหม้อแปลง 400Hz

ขนาดของหม้อแปลงมีความสัมพันธ์อย่างใกล้ชิดกับความถี่ในการทำงาน ในการออกแบบหม้อแปลง พื้นที่หน้าตัดของแกนมักจะเป็นสัดส่วนโดยตรงกับความถี่ในการทำงาน
ดังนั้น เมื่อความถี่ในการทำงานเพิ่มขึ้นจาก 50Hz หรือ 60Hz เป็น 400Hz ปริมาตรแกนที่ต้องการสามารถลดลงได้อย่างมาก

ในระบบไฟฟ้าการบินทั่วไป กระบวนการแปลงกำลังไฟฟ้ามักประกอบด้วยขั้นตอนต่อไปนี้:

1. การเรียงกระแสไฟฟ้าจากแหล่งจ่ายไฟ DC บนเครื่อง (เช่น 28V หรือ 270V DC) หรือไฟฟ้า AC ที่แปลงความถี่แล้ว
2. การสร้างแหล่งจ่ายไฟ AC 400Hz ที่เสถียรโดยใช้เทคโนโลยี PWM ผ่านอินเวอร์เตอร์
3. **หม้อแปลง 400Hz** ทำหน้าที่ควบคุมแรงดันไฟฟ้า (เช่น เพิ่มแรงดันเป็น 115V/200V) และให้การแยกทางไฟฟ้า

ผ่านโครงสร้างนี้ หม้อแปลง 400Hz จะทำหน้าที่สำคัญพร้อมกันคือ **การแปลงแรงดันไฟฟ้า การแยกระบบ และการรักษาเสถียรภาพคุณภาพกำลังไฟฟ้า** ในระหว่างกระบวนการแปลงกำลังไฟฟ้า

วัสดุแม่เหล็กและการปรับโครงสร้างให้เหมาะสม

เพื่อรองรับความถี่ในการทำงานที่สูงขึ้น หม้อแปลง 400Hz โดยทั่วไปจะใช้วัสดุและเทคโนโลยีดังต่อไปนี้:

1. โครงสร้างเหล็กแผ่นซิลิกอนบางเรียงซ้อนกัน (ความหนาประมาณ 0.1–0.2 มม.)
2. วัสดุแกนโลหะผสมอสัณฐาน
3. วัสดุเฟอร์ไรต์ที่สูญเสียต่ำ

วัสดุเหล่านี้มีค่าซึมผ่านได้สูงและสูญเสียกระแสไหลวนต่ำ ช่วยเพิ่มประสิทธิภาพของหม้อแปลงได้อย่างมากและลดการเกิดความร้อน

.anchors2 h4

ข้อดีของหม้อแปลง 400Hz เมื่อเทียบกับหม้อแปลงความถี่ไฟฟ้า

เมื่อเทียบกับหม้อแปลง 50Hz หรือ 60Hz แบบดั้งเดิม หม้อแปลง 400Hz มีข้อได้เปรียบทางเทคนิคที่สำคัญในระบบไฟฟ้าการบิน

ขนาดและน้ำหนักที่ลดลงอย่างมีนัยสำคัญ

เนื่องจากความถี่ในการทำงานที่สูงขึ้น ขนาดแกนของหม้อแปลง 400Hz จึงสามารถลดลงได้อย่างมาก โดยทั่วไปจะบรรลุผลดังนี้: ปริมาตรลดลงประมาณ 30%–50% น้ำหนักลดลงประมาณ 20%–40% ซึ่งมีความสำคัญอย่างยิ่งต่อการลดน้ำหนักของเครื่องบินและเพิ่มน้ำหนักบรรทุก
ความหนาแน่นของกำลังไฟฟ้าสูง

ความถี่การทำงานที่สูงขึ้นช่วยให้สามารถส่งกำลังไฟฟ้าต่อหน่วยปริมาตรได้มากขึ้น ซึ่งเพิ่มความหนาแน่นของกำลังไฟฟ้าของระบบไฟฟ้าอย่างมีนัยสำคัญ และตอบสนองความต้องการแหล่งจ่ายไฟฟ้าสำหรับโหลดกำลังสูง เช่น อุปกรณ์เรดาร์และอุปกรณ์พลังงานแบบกำหนดทิศทาง
ประสิทธิภาพที่สูงขึ้นและการสูญเสียที่ต่ำลง

ด้วยการใช้วัสดุแกนแม่เหล็กที่ได้รับการปรับให้เหมาะสมและการออกแบบโครงสร้าง ประสิทธิภาพของหม้อแปลง 400Hz โดยทั่วไปสามารถสูงถึงมากกว่า 95% ในขณะที่การสูญเสียขณะไม่มีโหลดก็ลดลงอย่างมีนัยสำคัญ ซึ่งช่วยลดภาระการจัดการความร้อนของระบบ

ประสิทธิภาพการตอบสนองแบบไดนามิกที่ยอดเยี่ยม

ความเร็วในการตอบสนองแบบไดนามิกของระบบจ่ายไฟ 400Hz ดีกว่าระบบจ่ายไฟความถี่หลักอย่างมีนัยสำคัญ โดยทั่วไปสามารถควบคุมเวลาในการควบคุมแรงดันไฟฟ้าได้ภายในหน่วยมิลลิวินาที ซึ่งช่วยระงับความผันผวนของแรงดันไฟฟ้าที่เกิดจากโหลดพัลส์ได้อย่างมีประสิทธิภาพ
ประสิทธิภาพการแยกทางไฟฟ้าและความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่ดีขึ้น

หม้อแปลง 400Hz สามารถแยกทางไฟฟ้าอย่างเคร่งครัดระหว่างอินพุตและเอาต์พุต พร้อมทั้งระงับสัญญาณรบกวนทางแม่เหล็กไฟฟ้าจากโครงข่ายไฟฟ้าได้บางส่วน ซึ่งช่วยปรับปรุงความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) และความปลอดภัยโดยรวมของระบบ

สาขาการประยุกต์ใช้ทั่วไปของหม้อแปลง 400Hz

ด้วยความหนาแน่นกำลังสูงและความน่าเชื่อถือสูง หม้อแปลง 400Hz ถูกใช้อย่างแพร่หลายในระบบไฟฟ้าขั้นสูงต่างๆ

ระบบพลังงานทางอากาศ

ในระบบคอนเวอร์เตอร์แบบสถิตการบินและอวกาศ (ASI) หม้อแปลง 400Hz ถูกใช้เพื่อแปลงพลังงานอากาศยานเป็น **ไฟฟ้ากระแสสลับ 115V/200V 400Hz** มาตรฐาน โดยให้พลังงานที่เสถียรแก่ระบบควบคุมการบิน ระบบนำทาง และอุปกรณ์สื่อสาร

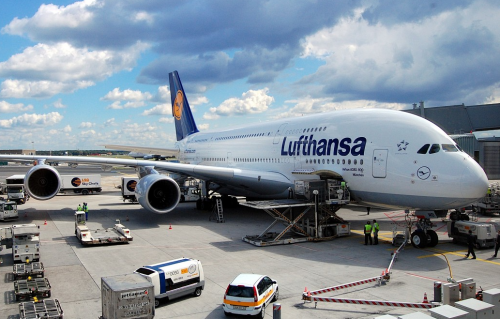

กำลังสนับสนุนการบินภาคพื้นดิน

อุปกรณ์จ่ายไฟภาคพื้นดินของสนามบินโดยทั่วไปใช้แหล่งจ่ายไฟแบบคงที่ 400Hz เพื่อจ่ายไฟให้กับอุปกรณ์บนเครื่องบินที่จอดอยู่ หม้อแปลง 400Hz มีบทบาทสำคัญในการแปลงแรงดันไฟฟ้าและการแยกภายในหน่วยเหล่านี้
อุปกรณ์ทางทหารและระบบพิเศษ

อุปกรณ์ทางทหารและระบบพิเศษ
อุปกรณ์ทดสอบอุตสาหกรรมที่มีความแม่นยำสูง

ในด้านต่างๆ เช่น การผลิตเซมิคอนดักเตอร์ อุปกรณ์ทดสอบแหล่งจ่ายไฟ และอุปกรณ์ถ่ายภาพทางการแพทย์ ระบบจ่ายไฟ 400Hz ยังถูกใช้เพื่อสร้างแหล่งจ่ายไฟทดสอบที่มีความเสถียรสูงอีกด้วย

แนวโน้มการพัฒนาเทคโนโลยีแหล่งจ่ายไฟ 400Hz

ด้วยความก้าวหน้าในเทคโนโลยีอิเล็กทรอนิกส์กำลัง ระบบจ่ายไฟ 400Hz ยังคงพัฒนาอย่างต่อเนื่อง

ประการแรก ความถี่ในการทำงานของระบบไฟฟ้ามีแนวโน้มไปสู่ความถี่ที่สูงขึ้น เช่น 800Hz หรือสูงกว่า เพื่อลดขนาดของส่วนประกอบแม่เหล็กให้เล็กลงอีก ประการที่สอง ด้วยการประยุกต์ใช้อุปกรณ์กำลังซิลิคอนคาร์ไบด์ (SiC) และแกลเลียมไนไตรด์ (GaN) ประสิทธิภาพและความหนาแน่นกำลังของระบบจ่ายไฟจะได้รับการปรับปรุงเพิ่มเติม

ยิ่งไปกว่านั้น ระบบจ่ายไฟในอนาคตจะค่อยๆ ผสานรวม **เทคโนโลยีการตรวจสอบอัจฉริยะและการคาดการณ์ข้อบกพร่อง** ซึ่งช่วยเพิ่มความน่าเชื่อถือของระบบและประสิทธิภาพการบำรุงรักษาผ่านการตรวจสอบสถานะอุปกรณ์แบบเรียลไทม์

สรุป

ในระบบไฟฟ้าด้านการบินและอวกาศและการทหาร **หม้อแปลง 400Hz** ช่วยให้เกิดการปรับปรุงที่ครอบคลุมในด้านการย่อขนาดอุปกรณ์ ความหนาแน่นกำลังสูง และความน่าเชื่อถือสูง โดยการเพิ่มความถี่ในการทำงาน

เมื่อเปรียบเทียบกับหม้อแปลงความถี่ไฟฟ้ากำลังแบบดั้งเดิม หม้อแปลง 400Hz มีข้อได้เปรียบที่สำคัญในด้านขนาดและน้ำหนัก ประสิทธิภาพ การตอบสนองแบบไดนามิก และประสิทธิภาพการเข้ากันได้ทางแม่เหล็กไฟฟ้า ทำให้เป็นส่วนประกอบหลักที่สำคัญของระบบไฟฟ้าการบินและอวกาศสมัยใหม่

ด้วยการพัฒนาวัสดุใหม่และอุปกรณ์กำลังชนิดใหม่ เทคโนโลยีแหล่งจ่ายไฟ 400Hz และหม้อแปลง 400Hz จะมีบทบาทสำคัญยิ่งขึ้นในอนาคตของการบินและอวกาศ อิเล็กทรอนิกส์กำลัง และอุปกรณ์อุตสาหกรรมระดับสูง
