โซลูชันฮาร์มอนิกสำหรับพัดลม EC

พัดลม EC ถูกใช้อย่างแพร่หลายในศูนย์ข้อมูล ระบบ HVAC และการทำความเย็นในอุตสาหกรรม เนื่องจากมีประสิทธิภาพสูง เสียงรบกวนต่ำ และการควบคุมความเร็วอัจฉริยะ อย่างไรก็ตาม ไดรฟ์อิเล็กทรอนิกส์กำลังของพัดลมเหล่านี้สร้างกระแสฮาร์มอนิกที่อาจส่งผลต่อคุณภาพไฟฟ้าและความเสถียรของระบบ ฟิลเตอร์ฮาร์มอนิกเฉพาะสำหรับพัดลม EC ใช้เทคโนโลยีการกรองแบบพาสซีฟ LC เพื่อลดฮาร์มอนิก ปรับปรุงตัวประกอบกำลัง และเพิ่มความน่าเชื่อถือของแหล่งจ่ายไฟ

ภาพรวมโซลูชัน ปัญหาเกี่ยวกับฮาร์มอนิก คืออะไร หลักการทำงาน คุณสมบัติ ข้อดี ระบบทดสอบ การใช้งาน สรุป สินค้าที่เกี่ยวข้อง กรณีศึกษาที่เกี่ยวข้อง บทความที่เกี่ยวข้อง

ภาพรวมของพัดลม EC และฮาร์มอนิกส์

พัดลม EC ด้วยข้อได้เปรียบด้านประสิทธิภาพสูง เสียงรบกวนต่ำ และการควบคุมความเร็วอัจฉริยะ ถูกนำมาใช้อย่างแพร่หลายในศูนย์ข้อมูล ระบบ HVAC และการทำความเย็นทางอุตสาหกรรม อย่างไรก็ตาม เนื่องจากการใช้เทคโนโลยีขับเคลื่อนอิเล็กทรอนิกส์กำลัง พัดลมเหล่านี้จึงสร้างกระแสฮาร์มอนิกบางอย่างระหว่างการทำงาน ซึ่งอาจนำไปสู่การเสื่อมคุณภาพไฟฟ้า อุปกรณ์ร้อนเกินไป ตัวประกอบกำลังลดลง และการสูญเสียในระบบเพิ่มขึ้น ด้วยแนวโน้มการใช้งานขนาดใหญ่และแบบรวมศูนย์ การลดฮาร์มอนิกสำหรับพัดลม EC จึงกลายเป็นประเด็นสำคัญในการรับประกันความเสถียรของแหล่งจ่ายไฟและปรับปรุงประสิทธิภาพการทำงานของระบบ

สอบถามสินค้าหรือโซลูชัน

ปัญหาเกี่ยวกับฮาร์มอนิก

ฮาร์มอนิกส่งผลต่อประสิทธิภาพการใช้พลังงาน ความน่าเชื่อถือของอุปกรณ์ และต้นทุนการดำเนินงาน ทำให้เกิดการสูญเสียที่ซ่อนอยู่ในระบบไฟฟ้า

1

การสูญเสียในระบบที่เพิ่มขึ้นและความร้อนสูงเกินไป/การลดพิกัดของอุปกรณ์

กระแสฮาร์มอนิกทำให้เกิดการสูญเสียเพิ่มเติมในหม้อแปลง สายเคเบิล และอุปกรณ์จำหน่ายไฟฟ้า ส่งผลให้เกิดความร้อน ความจุลดลง และประสิทธิภาพโดยรวมของระบบลดลง
2

ผลกระทบต่อความน่าเชื่อถือของพัดลม EC

ฮาร์มอนิกและการเพี้ยนของแรงดันไฟฟ้าสามารถส่งผลต่อความเสถียรของโมดูลขับเคลื่อนพัดลม EC เพิ่มความเครียดทางความร้อนบนอุปกรณ์กำลัง เร่งการเสื่อมสภาพของอุปกรณ์ และทำให้อายุการใช้งานสั้นลง
3

ความผิดปกติของแหล่งจ่ายไฟและการหยุดทำงานโดยไม่ได้วางแผน

ฮาร์มอนิกอาจทำให้อุปกรณ์ป้องกันทำงานผิดปกติและอุปกรณ์ไฟฟ้าทำงานผิดปกติ เพิ่มความเสี่ยงต่อการหยุดทำงานของอุปกรณ์ที่สำคัญ
4

ตัวประกอบกำลังลดลงและต้นทุนการดำเนินงานเพิ่มขึ้น

ฮาร์มอนิกเพิ่มกระแสรีแอกทีฟในระบบ ลดตัวประกอบกำลัง ส่งผลให้ค่าไฟฟ้าสูงขึ้น และอาจเพิ่มข้อกำหนดด้านความจุสำหรับ UPS หม้อแปลง และอุปกรณ์อื่น ๆ

เพื่อรับมือกับความท้าทายในอุตสาหกรรมด้านการลดฮาร์มอนิกสำหรับพัดลม EC

การใช้ฟิลเตอร์เฉพาะสำหรับพัดลม EC เป็นโซลูชันทางเทคนิคที่ใช้งานได้จริงและมีประสิทธิภาพ

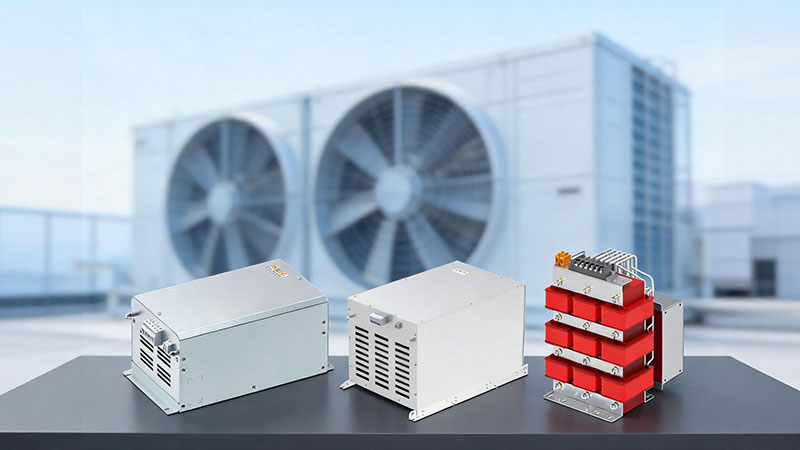

ตัวกรองฮาร์มอนิกแบบพาสซีฟสำหรับพัดลม EC คืออะไร?

ตัวกรองฮาร์มอนิกสำหรับพัดลม EC เป็นอุปกรณ์กรองที่ออกแบบมาเพื่อปรับปรุงคุณภาพไฟฟ้าของระบบพัดลม EC (Electronically Commutated) ประกอบด้วยส่วนประกอบแบบพาสซีฟ เช่น ตัวเหนี่ยวนำ ตัวเก็บประจุ และตัวต้านทาน ผ่านเครือข่ายการกรองที่ออกแบบอย่างเหมาะสม จะให้เส้นทางอิมพีแดนซ์ต่ำสำหรับฮาร์มอนิกเฉพาะที่เกิดจากไดรฟ์อิเล็กทรอนิกส์กำลังของพัดลม EC ลดกระแสฮาร์มอนิกได้อย่างมีประสิทธิภาพ ปรับปรุงตัวประกอบกำลังของระบบ และลดการสูญเสียในสายและการเกิดความร้อนของอุปกรณ์ ตัวกรองฮาร์มอนิกสำหรับพัดลม EC สามารถเพิ่มความเสถียรของระบบจ่ายไฟและตอบสนองความต้องการคุณภาพไฟฟ้าในสถานการณ์การใช้งานต่างๆ ได้

สำรวจผลิตภัณฑ์ของเรา

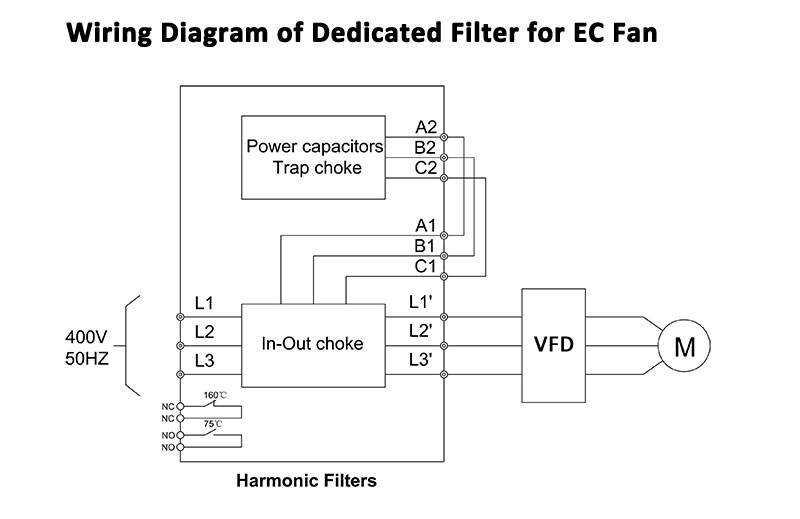

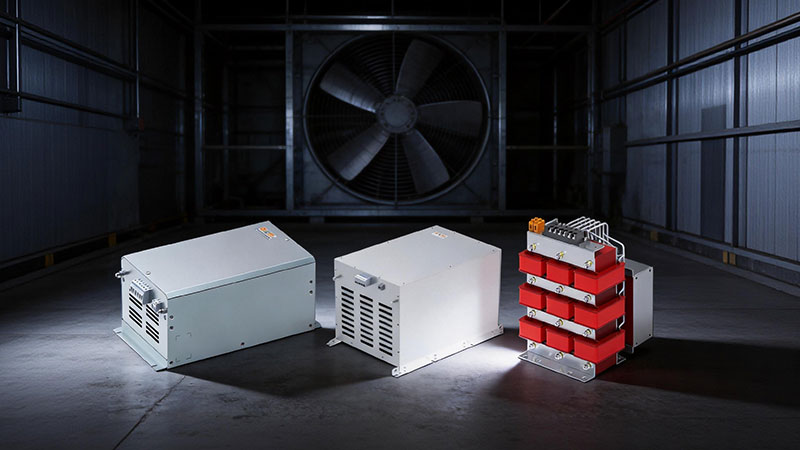

หลักการทางเทคนิคของตัวกรองเฉพาะ Sikes สำหรับพัดลม EC

ตัวกรองเฉพาะของ Sikes สำหรับพัดลม EC ใช้เทคโนโลยีการกรองแบบพาสซีฟ LC สร้างเครือข่ายการกรองฮาร์มอนิกผ่านรีแอกเตอร์สาย/โหลดและตัวเก็บประจุกำลัง เมื่อพัดลม EC ทำงาน กระแสฮาร์มอนิกที่เกิดจากวงจรเรียงกระแสภายในและหน่วยขับเคลื่อนอิเล็กทรอนิกส์กำลังจะเข้าสู่ระบบการกรอง ตัวกรองจะให้เส้นทางบายพาสอิมพีแดนซ์ต่ำสำหรับฮาร์มอนิกที่ความถี่เฉพาะ ทำให้กระแสฮาร์มอนิกหมุนเวียนภายในสาขาตัวกรอง และลดส่วนประกอบฮาร์มอนิกที่ฉีดเข้าสู่โครงข่ายไฟฟ้า ในเวลาเดียวกัน ส่วนประกอบตัวเก็บประจุในตัวกรองให้การชดเชยกำลังรีแอกทีฟในปริมาณที่เหมาะสม โดยทำงานร่วมกับรีแอกเตอร์เพื่อปรับปรุงตัวประกอบกำลังของระบบ ลดกระแสในสาย และลดการสูญเสียความร้อนของอุปกรณ์ ผ่านการออกแบบพารามิเตอร์ตัวกรองที่เหมาะสมที่สุด รูปคลื่นกระแสสามารถปรับปรุงได้อย่างมีประสิทธิภาพ THDi (ความเพี้ยนฮาร์มอนิกรวมของกระแส) สามารถลดลง และความเสถียรของระบบจ่ายไฟสามารถเพิ่มขึ้นได้ โซลูชันนี้ประกอบด้วยส่วนประกอบแบบพาสซีฟ มีโครงสร้างเรียบง่ายและความน่าเชื่อถือสูง ไม่ต้องใช้การควบคุมที่ซับซ้อนหรือการติดตั้งซอฟต์แวร์ เหมาะสำหรับระบบพัดลม EC ที่มีลักษณะโหลดค่อนข้างคงที่ และสามารถลดผลกระทบของการรบกวนฮาร์มอนิกในแอปพลิเคชันที่สำคัญ เช่น ศูนย์ข้อมูล ระบบระบายอากาศในอาคาร และอุปกรณ์ทำความเย็นอุตสาหกรรมได้อย่างมีประสิทธิภาพ

คุณสมบัติของตัวกรองฮาร์มอนิกเฉพาะทาง Sikes สำหรับพัดลม EC

ลดฮาร์มอนิกตั้งแต่แหล่งกำเนิด เพิ่มประสิทธิภาพและความน่าเชื่อถือ พร้อมลดการสูญเสียของอุปกรณ์และค่าใช้จ่ายเพิ่มเติม

การเพี้ยนฮาร์มอนิกต่ำเป็นพิเศษ

THDi < 5% ระงับกระแสฮาร์มอนิกที่เกิดจากพัดลม EC ได้อย่างมีประสิทธิภาพ และปรับปรุงคุณภาพไฟฟ้าของระบบ
การแก้ไขตัวประกอบกำลังสูง

ตัวประกอบกำลังสูงถึง 99% ลดการสูญเสียกำลังไฟฟ้ารีแอกทีฟและเพิ่มประสิทธิภาพการจ่ายไฟฟ้า
การออกแบบความหนาแน่นกำลังสูง

การใช้ส่วนประกอบประสิทธิภาพสูง โดยมีความสามารถในการแก้ไขกำลังไฟฟ้าต่อหน่วยเกิน 6.3 กิโลวัตต์ ทำให้ได้การออกแบบที่กะทัดรัดและมีประสิทธิภาพ
คุณภาพแรงดันไฟฟ้าที่ยอดเยี่ยม

การจัดหาสภาพแวดล้อมพลังงานที่เสถียรและสะอาด เพื่อให้มั่นใจว่าอุปกรณ์ที่ละเอียดอ่อน เช่น เซิร์ฟเวอร์และระบบควบคุมทำงานได้อย่างน่าเชื่อถือ
การรับประกันการดำเนินงานที่มีความน่าเชื่อถือสูง

ลดการรบกวนของอุปกรณ์ การหยุดทำงานผิดปกติ และความเสี่ยงในการปฏิบัติงานที่เกิดจากฮาร์มอนิกส์ เพื่อให้ระบบทำความเย็นทำงานอย่างต่อเนื่องและมีเสถียรภาพ
การทำงานที่ประหยัดพลังงานและเป็นมิตรต่อสิ่งแวดล้อม

การลดการสูญเสียในระบบ ปรับปรุงประสิทธิภาพพลังงาน และบรรลุการทำงานที่เสียงรบกวนต่ำ คุ้มค่า และประหยัด

ข้อดีของตัวกรองฮาร์มอนิกเฉพาะทาง Sikes สำหรับพัดลม EC

รองรับการลดฮาร์มอนิกแบบรวมศูนย์ ช่วงโหลดที่กว้าง รองรับหลายแบรนด์ และผ่านการตรวจสอบด้วยการทดสอบอิสระ

การจับคู่ความจุแบบยืดหยุ่นสำหรับพัดลม EC หลายตัว

ความจุของหน่วยกรองเดียวสามารถปรับได้อย่างยืดหยุ่นตามจำนวนพัดลมที่เชื่อมต่อ รองรับพัดลม EC ได้สูงสุด 10 ตัวต่อตัวกรอง ซึ่งตอบสนองความต้องการในการระงับฮาร์มอนิกแบบรวมศูนย์ พร้อมให้ความคุ้มค่าทางต้นทุนสูงและประหยัดพื้นที่
การลดฮาร์มอนิกอย่างมีประสิทธิภาพและการปรับปรุงตัวประกอบกำลัง

ภายใต้สภาวะพิกัด THDi สามารถรักษาให้ต่ำกว่า 5% ได้ ที่โหลด 50% THDi จะอยู่ที่ประมาณ 6% ตัวประกอบกำลังสามารถสูงถึง 99% ซึ่งช่วยลดการสูญเสียในสายส่งและความร้อนของอุปกรณ์ได้อย่างมีประสิทธิภาพ
การทำงานที่เสถียรในช่วงโหลดกว้าง

ตัวกรองที่สามารถทำงานได้ตั้งแต่โหลด 1% ถึง 100% ช่วยลดความผันผวนของฮาร์มอนิก การแจ้งเตือนเท็จ และความเสี่ยงจากการสั่นพ้องของระบบได้อย่างมีประสิทธิภาพ ซึ่งช่วยเพิ่มความเสถียรของระบบทำความเย็นและระบายอากาศ

ความเข้ากันได้กับแบรนด์พัดลม EC หลัก

เข้ากันได้กับแบรนด์ชั้นนำ เช่น EBM, ZIEHL-ABEGG และ Fans-tech ช่วยให้การรวมระบบในสถานการณ์การใช้งานที่หลากหลายเป็นไปอย่างง่ายดาย
การปรับปรุงคุณภาพไฟฟ้าและลดต้นทุนการดำเนินงาน

ลดการสูญเสียพลังงานและความร้อนที่เกิดจากการเพี้ยนของกระแสไฟฟ้า ลดผลกระทบของฮาร์มอนิกต่อศูนย์ข้อมูล อุปกรณ์ความแม่นยำ หม้อแปลง และเครือข่ายจำหน่าย และเพิ่มความน่าเชื่อถือโดยรวมของแหล่งจ่ายไฟ
โซลูชันการกรองแบบพาสซีฟที่คุ้มค่า

สร้างขึ้นด้วยส่วนประกอบแบบพาสซีฟ (ตัวเหนี่ยวนำ ตัวเก็บประจุ ตัวต้านทาน) ในโครงสร้างที่เรียบง่ายและมีความน่าเชื่อถือสูง เหมาะสำหรับการระงับฮาร์มอนิกในระบบพัดลม EC ที่มีโหลดค่อนข้างคงที่

ได้รับการยืนยันโดยระบบทดสอบเฉพาะ

การใช้แท่นทดสอบพัดลม EC ที่พัฒนาโดย Sikes เอง ซึ่งครอบคลุมจำนวนพัดลมและช่วงโหลดที่หลากหลาย ประสิทธิภาพจริงของตัวกรองและประสิทธิผลในการระงับฮาร์มอนิกได้รับการตรวจสอบอย่างเข้มงวดภายใต้สภาพจริง

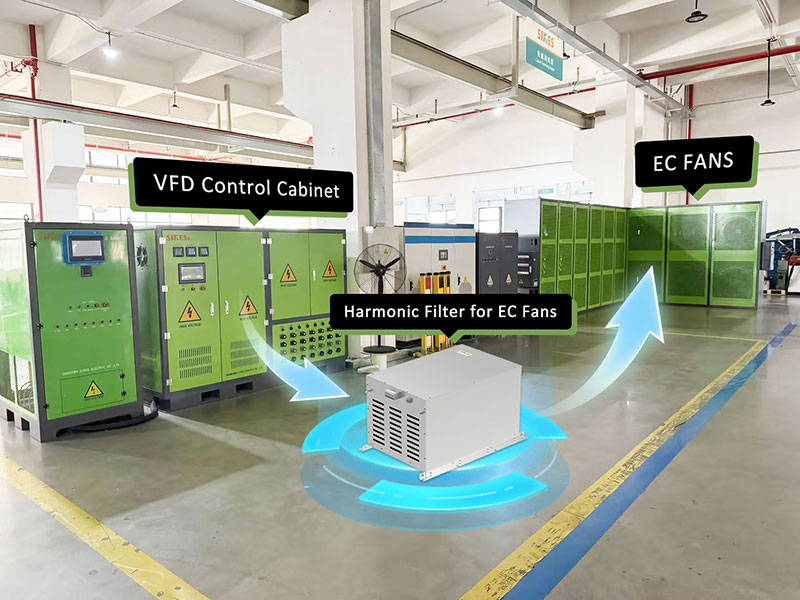

ระบบทดสอบ Sikes สำหรับฟิลเตอร์ฮาร์มอนิกของพัดลม EC

เพื่อตรวจสอบประสิทธิภาพการกรองและความเข้ากันได้ของระบบของฟิลเตอร์ฮาร์มอนิกสำหรับพัดลม EC Sikes ได้จัดตั้งแท่นทดสอบเฉพาะเพื่อทดสอบและวิเคราะห์ประสิทธิภาพทางไฟฟ้าของฟิลเตอร์ภายใต้สภาวะการทำงานต่างๆ

ระบบทดสอบจำลองสภาพแวดล้อมการทำงานจริงของพัดลม EC และรวบรวมพารามิเตอร์สำคัญ เช่น รูปคลื่นกระแส ปริมาณฮาร์มอนิก ตัวประกอบกำลัง และสถานะการทำงานก่อนและหลังการกรอง ข้อมูลเหล่านี้ใช้เพื่อประเมินประสิทธิผลของฟิลเตอร์ในการระงับฮาร์มอนิก การปรับปรุงคุณภาพไฟฟ้า และการเพิ่มความเสถียรของระบบ

ผ่านการทดสอบ สามารถตรวจสอบประสิทธิภาพการทำงานของฟิลเตอร์ภายใต้สภาวะโหลดต่างๆ ได้ ซึ่งให้การสนับสนุนข้อมูลสำหรับการออกแบบพารามิเตอร์ผลิตภัณฑ์ การเพิ่มประสิทธิภาพ และการประยุกต์ใช้ทางวิศวกรรมเชิงปฏิบัติ

การใช้งาน

เหมาะสำหรับการลดฮาร์มอนิกของพัดลม EC ในศูนย์ข้อมูล ระบบ HVAC ระบบทำความเย็นอุตสาหกรรม และการใช้งานอื่น ๆ

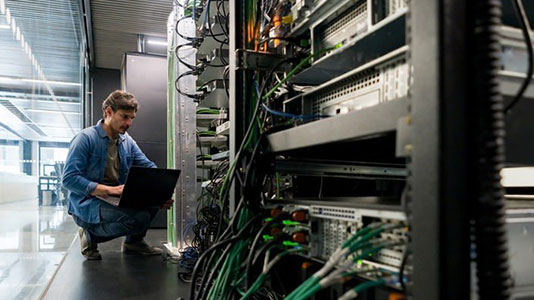

ศูนย์ข้อมูลและห้องเซิร์ฟเวอร์

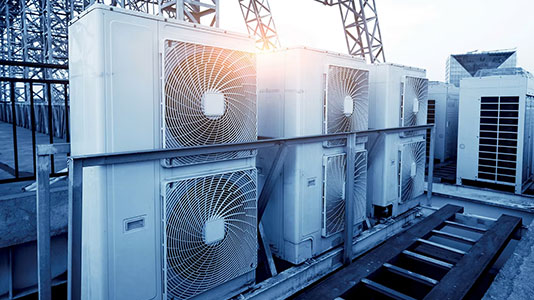

ระบบ HVAC (การทำความร้อน การระบายอากาศ และการปรับอากาศ)

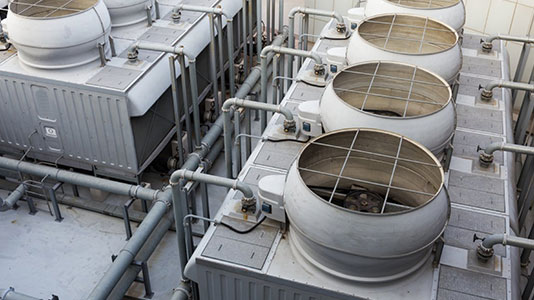

ระบบทำความเย็นและระบายอากาศอุตสาหกรรม

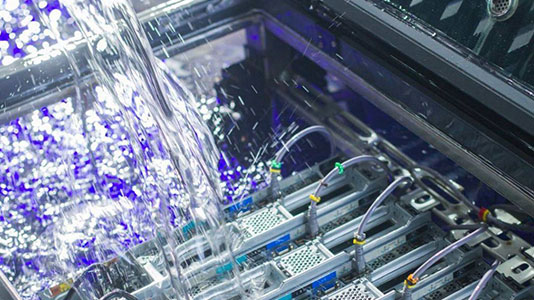

ระบบระบายความร้อนด้วยของเหลวและอุปกรณ์ระบายความร้อนความหนาแน่นสูง

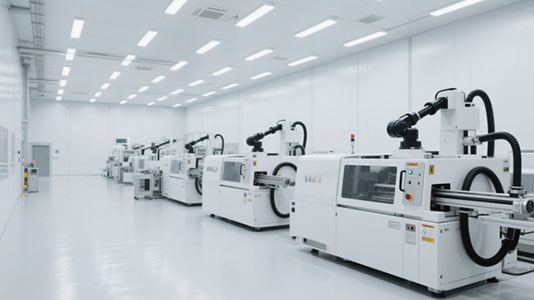

ห้องสะอาดและสภาพแวดล้อมการผลิตที่มีความแม่นยำ
อาคารพาณิชย์และอาคารอัจฉริยะ

สรุป

ด้วยการนำพัดลม EC มาใช้เพิ่มขึ้นในศูนย์ข้อมูล ระบบ HVAC การทำความเย็นทางอุตสาหกรรม และสาขาอื่นๆ ปัญหากระแสฮาร์มอนิกที่เกิดจากคุณลักษณะการขับเคลื่อนด้วยอิเล็กทรอนิกส์กำลังจึงได้รับความสนใจเพิ่มมากขึ้น ฮาร์มอนิกสามารถนำไปสู่การเพี้ยนของรูปคลื่นกระแส การลดลงของตัวประกอบกำลัง การเพิ่มความร้อนของอุปกรณ์ และการเสื่อมสภาพของความเสถียรของระบบจ่ายไฟ เพื่อตอบสนองต่อคุณลักษณะการทำงานของพัดลม EC ตัวกรองเฉพาะของ Sikes สำหรับพัดลม EC ใช้เทคโนโลยีการกรองแบบพาสซีฟ LC สร้างเครือข่ายการกรองด้วยตัวเหนี่ยวนำ ตัวเก็บประจุ และส่วนประกอบอื่นๆ เพื่อระงับฮาร์มอนิกเฉพาะที่เกิดจากพัดลมและปรับปรุงคุณภาพพลังงานโดยรวม โซลูชันนี้มีโครงสร้างที่เรียบง่ายและความน่าเชื่อถือสูง ทำให้เหมาะสำหรับการใช้งานพัดลม EC ที่มีโหลดค่อนข้างคงที่ ช่วยลดผลกระทบจากฮาร์มอนิกและเพิ่มความเสถียรในการทำงานของระบบจ่ายไฟ
