ความเป็นมาในการวิจัยและพัฒนาผลิตภัณฑ์:

ระบบ HVAC สมัยใหม่ ศูนย์ข้อมูล และระบบระบายอากาศในระบบขนส่งทางราง ใช้พัดลมแม่เหล็กถาวร EC อย่างแพร่หลาย พัดลมเหล่านี้มีไดรฟ์เรกติไฟเออร์-อินเวอร์เตอร์ในตัวที่ทำหน้าที่เป็นโหลดไม่เชิงเส้น โดยมีความจุของตัวเก็บประจุพลังงาน DC-link น้อยกว่าไดรฟ์ความถี่แปรผันแบบดั้งเดิมอย่างมาก ระหว่างการทำงาน พัดลมเหล่านี้สร้างกระแสฮาร์มอนิกลำดับที่ 5, 7, 11 และ 13 จำนวนมาก หากใช้ฟิลเตอร์ฮาร์มอนิกของ VFD มาตรฐาน อาจเกิดการเรโซแนนซ์ระหว่างกริด ฟิลเตอร์ และไดรฟ์ EC ได้ง่าย นำไปสู่ปัญหาทางระบบ เช่น แรงดันเกินที่ DC-link ความเร็วพัดลมลดลง การตัดการทำงานของไดรฟ์ การแจ้งเตือนเท็จในระบบอาคารอัตโนมัติ และความร้อนสูงเกินไปของอุปกรณ์จ่ายไฟฟ้า

ฟิลเตอร์ฮาร์มอนิกเฉพาะสำหรับพัดลม EC นี้ได้รับการปรับให้เหมาะสมโดยเฉพาะตามลักษณะความจุ DC-link ต่ำของไดรฟ์ EC ออกแบบมาเพื่อขจัดความเสี่ยงในการเรโซแนนซ์จากระดับโทโพโลยี ทำให้สามารถลดฮาร์มอนิกได้อย่างเสถียรสำหรับกลุ่มพัดลม EC หลายตัว และตอบสนองข้อกำหนดด้านคุณภาพไฟฟ้าระดับสูงของงานบริการอาคาร ศูนย์ข้อมูล ห้องสะอาดทางการแพทย์ ระบบขนส่งทางราง และการใช้งานที่ต้องการความแม่นยำสูงอื่นๆ

หลักการทำงานของผลิตภัณฑ์:

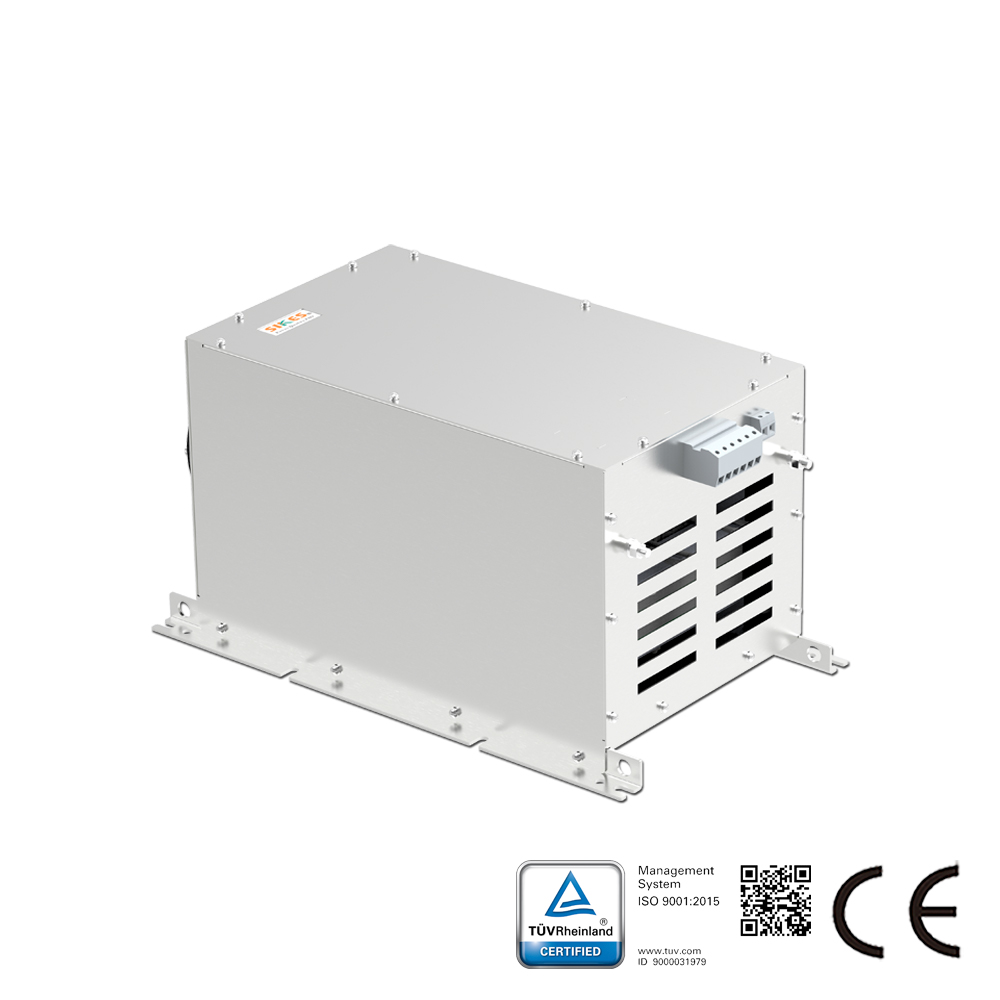

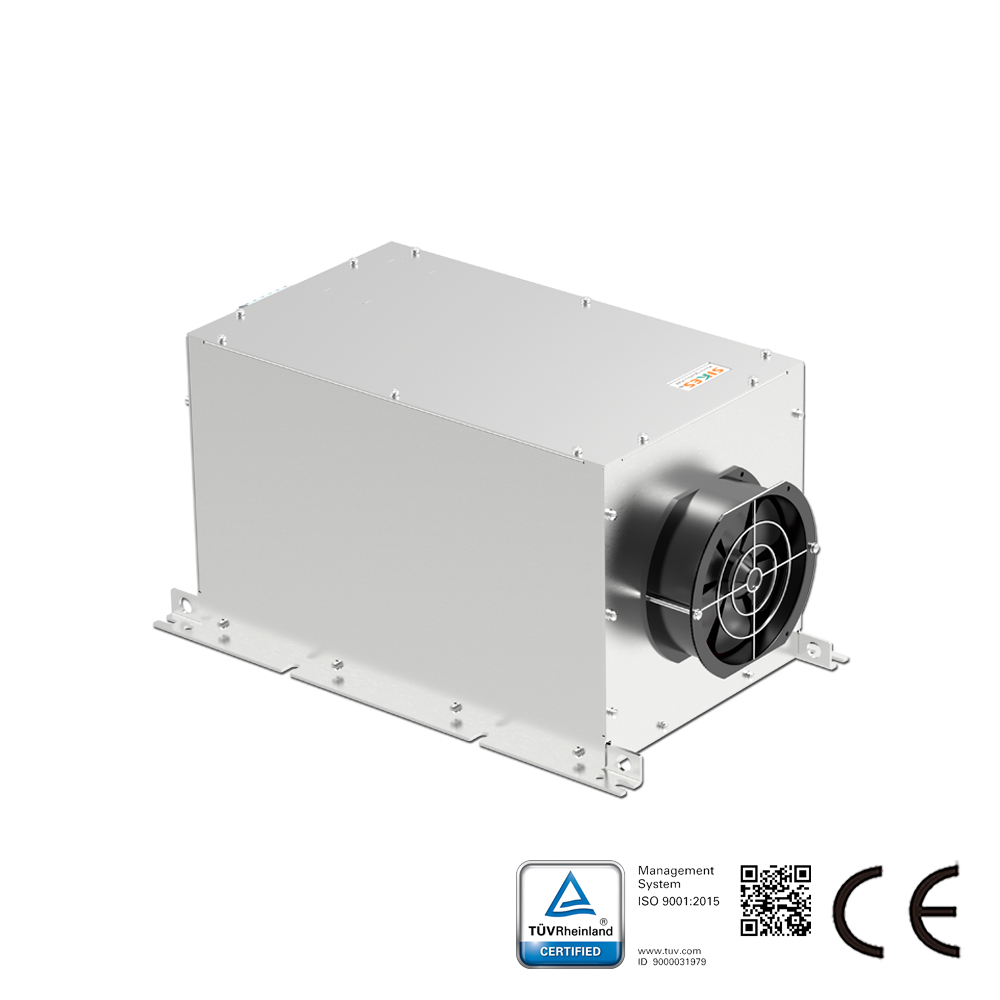

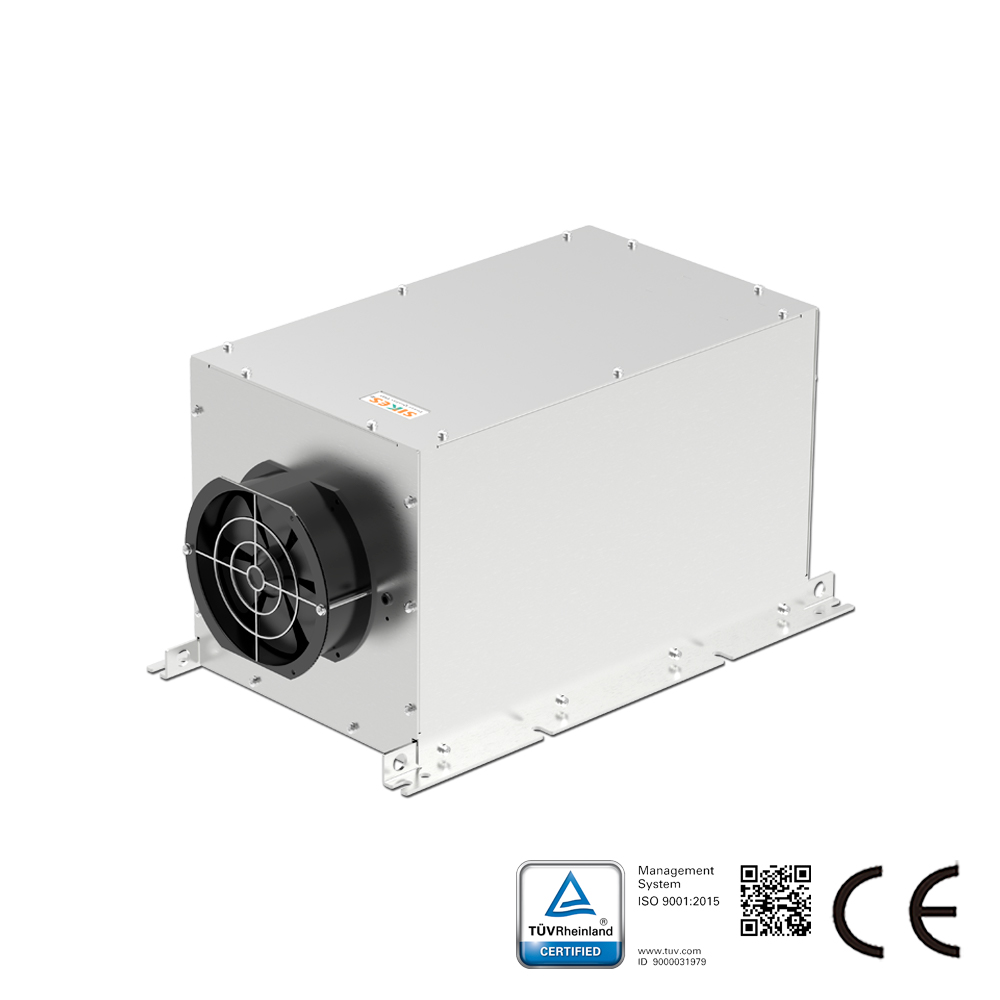

อุปกรณ์นี้ติดตั้งแบบอนุกรมที่ด้านหน้าของแหล่งจ่ายไฟหลักไปยังพัดลม EC ประกอบด้วยรีแอคเตอร์กรองเชิงเส้น ตัวเก็บประจุกรองที่มีการบิดเบือนต่ำ และส่วนประกอบอื่นๆ โดยดูดซับกระแสฮาร์มอนิกที่พัดลม EC สร้างขึ้นที่ความถี่ต่างๆ ได้อย่างแม่นยำ ขณะเดียวกันก็ปิดกั้นฮาร์มอนิกจากโหลดไม่เชิงเส้นอื่นๆ ทางฝั่งกริดไม่ให้ย้อนกลับเข้าไปในไดรฟ์พัดลม พร้อมด้วยการชดเชยกำลังไฟฟ้ารีแอกทีฟในตัว ยังช่วยปรับปรุงตัวประกอบกำลังของระบบ ทำความสะอาดรูปคลื่นกระแสไฟฟ้าขาเข้า และลดการสูญเสียฮาร์มอนิกในระบบจ่ายไฟฟ้า

ข้อกำหนดทางเทคนิคหลัก:
ประสิทธิภาพการระงับฮาร์มอนิก: ภายใต้สภาวะโหลดเต็ม กระแสอินพุต THDi ≤ 5%, ความเพี้ยนฮาร์มอนิกแรงดัน THDu < 3%, และประสิทธิภาพการลดทอน > 85%, เป็นไปตามข้อกำหนดของ GB/T 14549-2005 “คุณภาพไฟฟ้า – ฮาร์มอนิกในระบบจ่ายไฟฟ้าสาธารณะ” และ IEEE Std 519-2014
ลักษณะการสูญเสีย: การสูญเสียแทรกโดยรวม ≤ 4.5% ตัวรีแอคเตอร์ทำจากแผ่นเหล็กซิลิกอนที่มีความซึมผ่านสูงและสูญเสียต่ำ โดยใช้กระบวนการชุบสุญญากาศ โดยมีขีดจำกัดการเพิ่มอุณหภูมิ ≤ 100K
การชดเชยกำลังไฟฟ้ารีแอกทีฟ: หลังจากติดตั้งและปรับแต่ง ตัวประกอบกำลังของระบบจะคงที่ที่ ≥ 0.99 (ที่กระแสพิกัด) ช่วยลดค่าปรับกำลังไฟฟ้ารีแอกทีฟ
ความสามารถในการปรับตัวต่อโหลด: ฟิลเตอร์เดี่ยวสามารถรองรับพัดลม EC หลายตัวพร้อมกัน โดยอนุญาตให้เริ่ม/หยุดแยกกัน ควบคุมความเร็วแบบขั้นบันได และการทำงานแบบไม่ต่อเนื่องของพัดลมแต่ละตัว
ความสามารถในการปรับตัวต่อสิ่งแวดล้อม: ช่วงอุณหภูมิการทำงานที่กำหนด –25°C ถึง +45°C, ความชื้นสัมพัทธ์ 5% ถึง 90% (ไม่มีการควบแน่น), ระดับการป้องกันภายในอาคาร IP20 เหมาะสำหรับห้องเซิร์ฟเวอร์ศูนย์ข้อมูล ห้องอุปกรณ์ใต้ดิน โรงงานผลิตที่สะอาด และห้องเครื่องระบายอากาศของระบบขนส่งทางราง

สถานการณ์การใช้งานทั่วไป:
พัดลม EC สำหรับระบบปรับอากาศที่มีความแม่นยำในศูนย์ข้อมูล, หน่วยระบายอากาศในห้องผ่าตัดปลอดเชื้อของโรงพยาบาล, อุปกรณ์จัดการอากาศบริสุทธิ์ (AHU) ในศูนย์การค้า, หน่วยพัดลมระบายอากาศในอุโมงค์/รถไฟฟ้าใต้ดิน, ระบบระบายอากาศในห้องเย็นและคลังสินค้าแช่เย็น, ระบบระบายอากาศบริสุทธิ์ในห้องปฏิบัติการ, หน่วยควบคุมอุณหภูมิและความชื้นคงที่ในโรงงานอุตสาหกรรม และระบบคลัสเตอร์พัดลม EC สำหรับหอทำความเย็น

คุณค่าการประยุกต์ใช้ทางวิศวกรรม:
ยืดอายุการใช้งานของระบบจ่ายไฟฟ้า: ลดการสูญเสียความร้อนเพิ่มเติมในหม้อแปลง อุปกรณ์สวิตช์ และสายเคเบิลที่เกิดจากฮาร์มอนิกอย่างมีนัยสำคัญ ป้องกันการลดพิกัดของหม้อแปลง และลดความเสี่ยงของความร้อนสูงเกินไปในสายเคเบิล การเสื่อมสภาพ และอันตรายจากไฟไหม้ที่เกิดจากสายนิวทรัลโอเวอร์โหลด
ระบบอาคารอัตโนมัติที่มีเสถียรภาพ: ขจัดการรบกวนทางแม่เหล็กไฟฟ้าจากฮาร์มอนิก ทำให้การทำงานของคอนโทรลเลอร์ DDC เซ็นเซอร์วัดอุณหภูมิ/ความชื้น/ความดันแตกต่าง และระบบเชื่อมต่ออาคารมีความแม่นยำและเชื่อถือได้ พร้อมป้องกันการหยุดชะงักของตรรกะควบคุมการระบายอากาศ
ยืดอายุการใช้งานของพัดลม EC: ลดการสูญเสียแกน การสั่นสะเทือน เสียงผิดปกติ และการแจ้งเตือนข้อบกพร่องของไดรฟ์บ่อยครั้งในมอเตอร์ที่เกิดจากฮาร์มอนิก เพิ่มอายุการใช้งานโดยรวมของชุดพัดลม EC และลดความถี่ในการบำรุงรักษาและการดำเนินงาน
การตรวจรับโครงการที่สอดคล้องกับมาตรฐาน: รับประกันคุณภาพไฟฟ้าในโครงการเฉพาะทาง เช่น ห้องเซิร์ฟเวอร์ โรงพยาบาล ศูนย์ข้อมูล และระบบขนส่งทางราง ให้ผ่านมาตรฐานในครั้งแรก ผ่านการตรวจสอบจากหน่วยงานไฟฟ้า หน่วยงานเครื่องกล/ไฟฟ้า และหน่วยงานความปลอดภัยด้านอัคคีภัย พร้อมหลีกเลี่ยงบทลงโทษจากการเกินขีดจำกัดฮาร์มอนิก
ประหยัดต้นทุนตลอดอายุการใช้งานและเพิ่มประสิทธิภาพพลังงาน: ปรับปรุงตัวประกอบกำลัง ลดการสูญเสียในระบบจ่ายไฟฟ้า ลดค่าไฟฟ้าระยะยาว ไม่จำเป็นต้องอัปเกรดหรือเพิ่มขนาดสายเคเบิล และลดการลงทุนเริ่มต้นในการปรับปรุงระบบจ่ายไฟฟ้า
