| AC/DC | AC |
| การเชื่อมต่อ | บัสบาร์ทองแดง |
| ระดับ IP | IP20 |
| ช่วงกระแสไฟฟ้าที่กำหนด (A) | 14 |
| ช่วงแรงดันไฟฟ้าที่กำหนด (V) | 11.5K |
| ความถี่ในการทำงาน | 50 Hz |
| เฟส | 3 เฟส |
| THDi | <5% |
| ประเภทของออปติก | แบบพาสซีฟ |
| AC/DC | AC |
| การเชื่อมต่อ | บัสบาร์ทองแดง |
| ระดับ IP | IP20 |
| ช่วงกระแสไฟฟ้าที่กำหนด (A) | 14 |
| ช่วงแรงดันไฟฟ้าที่กำหนด (V) | 11.5K |
| ความถี่ในการทำงาน | 50 Hz |
| เฟส | 3 เฟส |
| THDi | <5% |
| ประเภทของออปติก | แบบพาสซีฟ |

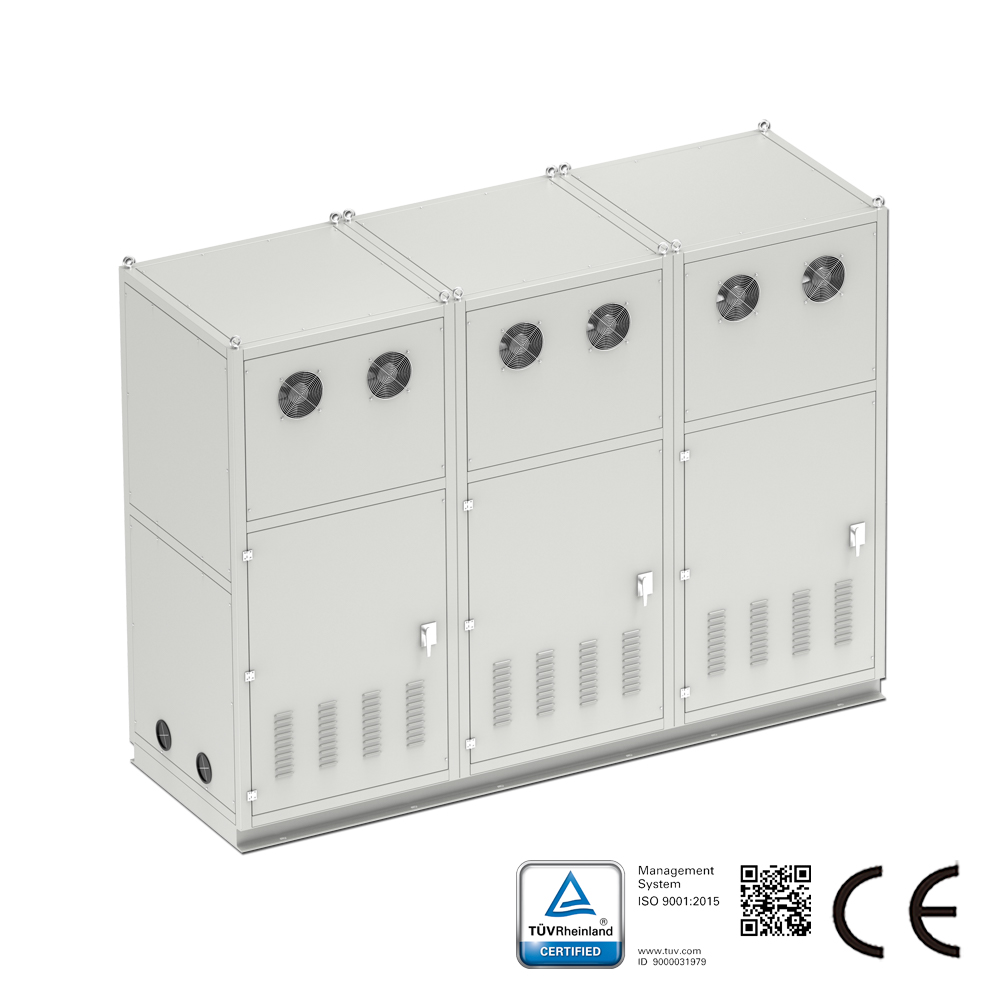

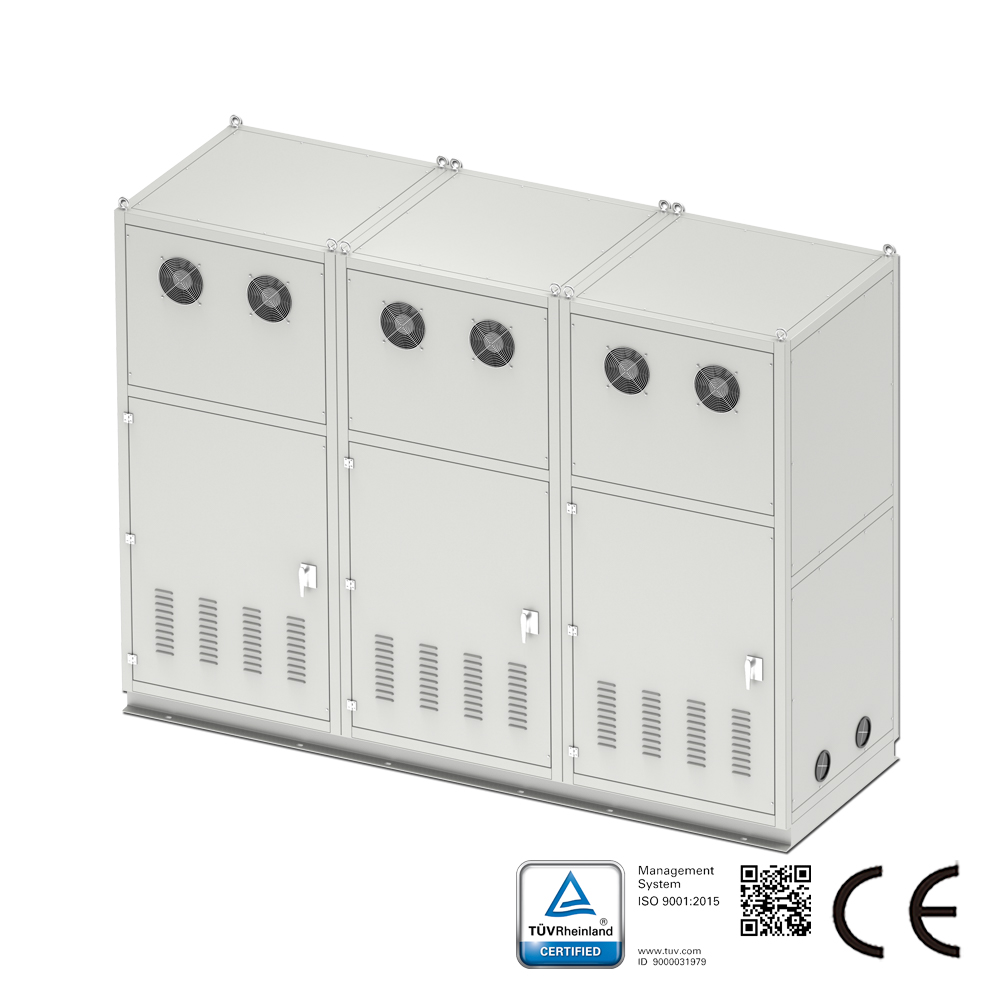

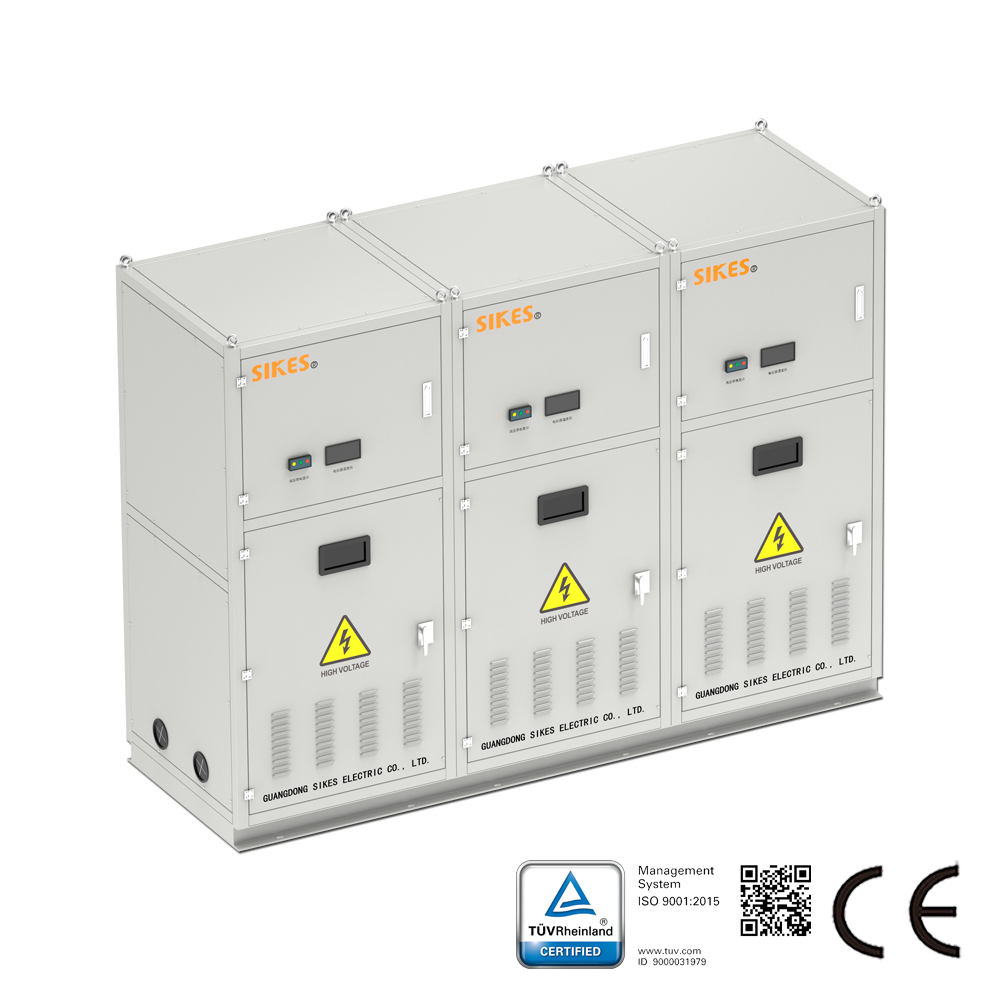

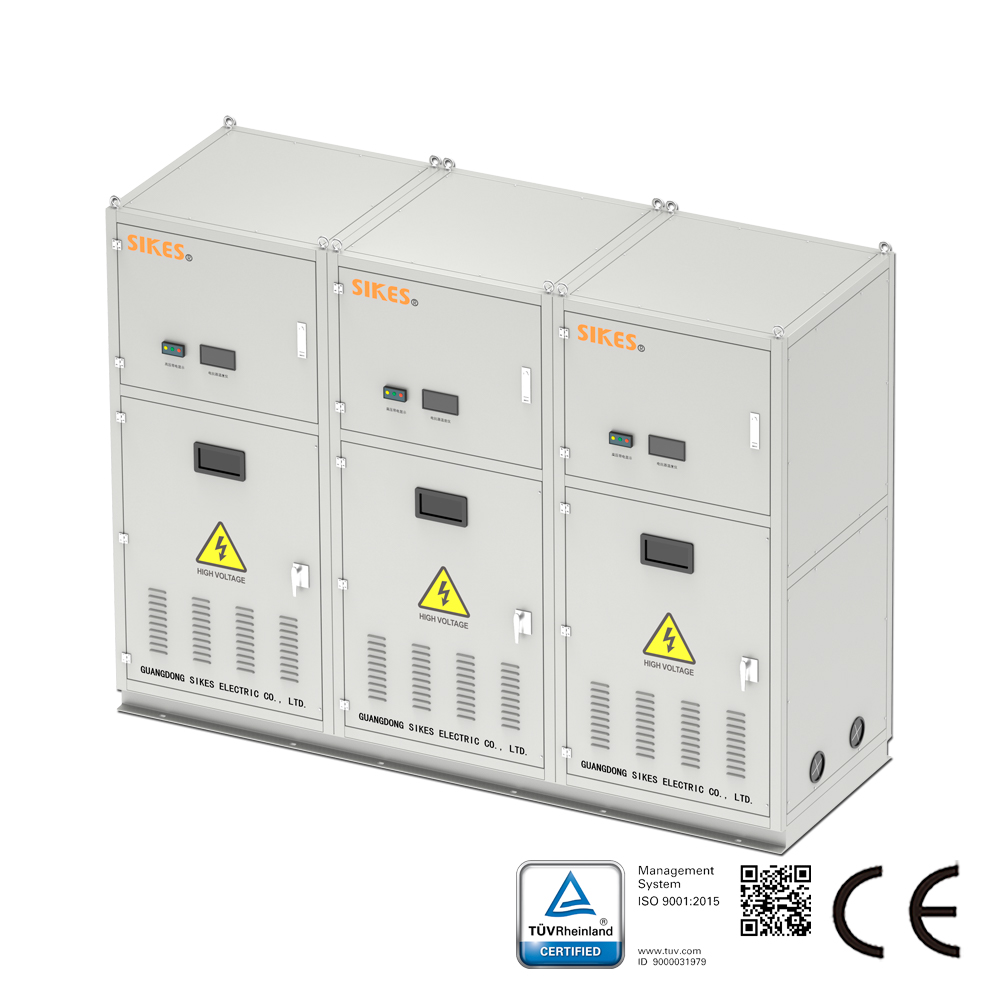

ฟิลเตอร์ฮาร์มอนิกแบบพาสซีฟของ Sikes ออกแบบมาสำหรับการใช้งานอิเล็กทรอนิกส์เกือบทุกประเภทที่มีวงจรเรียงกระแสแบบหกพัลส์ด้านหน้า ฟิลเตอร์สามารถลดความผิดเพี้ยนของกระแสฮาร์มอนิกให้อยู่ในระดับที่ต้องการได้อย่างมีประสิทธิภาพ
รายงานการทดสอบโหลดเบา:
โหลด: 110 กิโลวัตต์ (15.7% ของ 700 กิโลวัตต์)




Passive Harmonic Filter Product Features:
Quick installation and easy commissioning design;
Cost-effective passive harmonic filter;
Helps to comply with international power quality standards.
Technical Standard:
IEC61000, GB/T14549-93, IEEE 519
Passive Harmonic Filter Technical Characteristics:
Norminal operating voltage:11.5KV;
Operating Frequency:50Hz(60Hz upon request);
THDi<<5% (system requirements:TDHv<2% ,line voltage unbalance<1%);
Efficiency:98% to 99% @ norminal line voltage;
Ambient temperature:-25 to +45℃.
การใช้งานทั่วไป: แหล่งจ่ายไฟสามเฟสแบบไม่เชิงเส้นซึ่งมีความเสี่ยงสูงเนื่องจากความร้อนและไฟฟ้าเกินพิกัดที่เกิดจากกระแสฮาร์มอนิก
การใช้งานตัวกรองฮาร์มอนิกแบบพาสซีฟ:
เครื่องชาร์จเร็ว DC;
ระบบ HVAC;
การใช้งานพัดลมและปั๊ม;
ระบบอัตโนมัติทางอุตสาหกรรมและอุปกรณ์หุ่นยนต์;
ไดรฟ์มอเตอร์ AC และ DC และอินเวอร์เตอร์ความถี่;
อุปกรณ์ที่มีวงจรเรียงกระแสหน้าสัมผัสหกพัลส์
