| ระดับ IP | IP00 |
| ช่วงแรงดันไฟฟ้าที่กำหนด (V) | 12-1200 |
| ช่วงกำลังไฟฟ้า (W) | 50 |
| ช่วงความต้านทาน (Ω) | 1-10K |
| ขนาด (มม.) | เส้นผ่านศูนย์กลาง:28(±2) ความยาว:102(±3) |
| ระดับ IP | IP00 |
| ช่วงแรงดันไฟฟ้าที่กำหนด (V) | 12-1200 |
| ช่วงกำลังไฟฟ้า (W) | 50 |
| ช่วงความต้านทาน (Ω) | 1-10K |
| ขนาด (มม.) | เส้นผ่านศูนย์กลาง:28(±2) ความยาว:102(±3) |

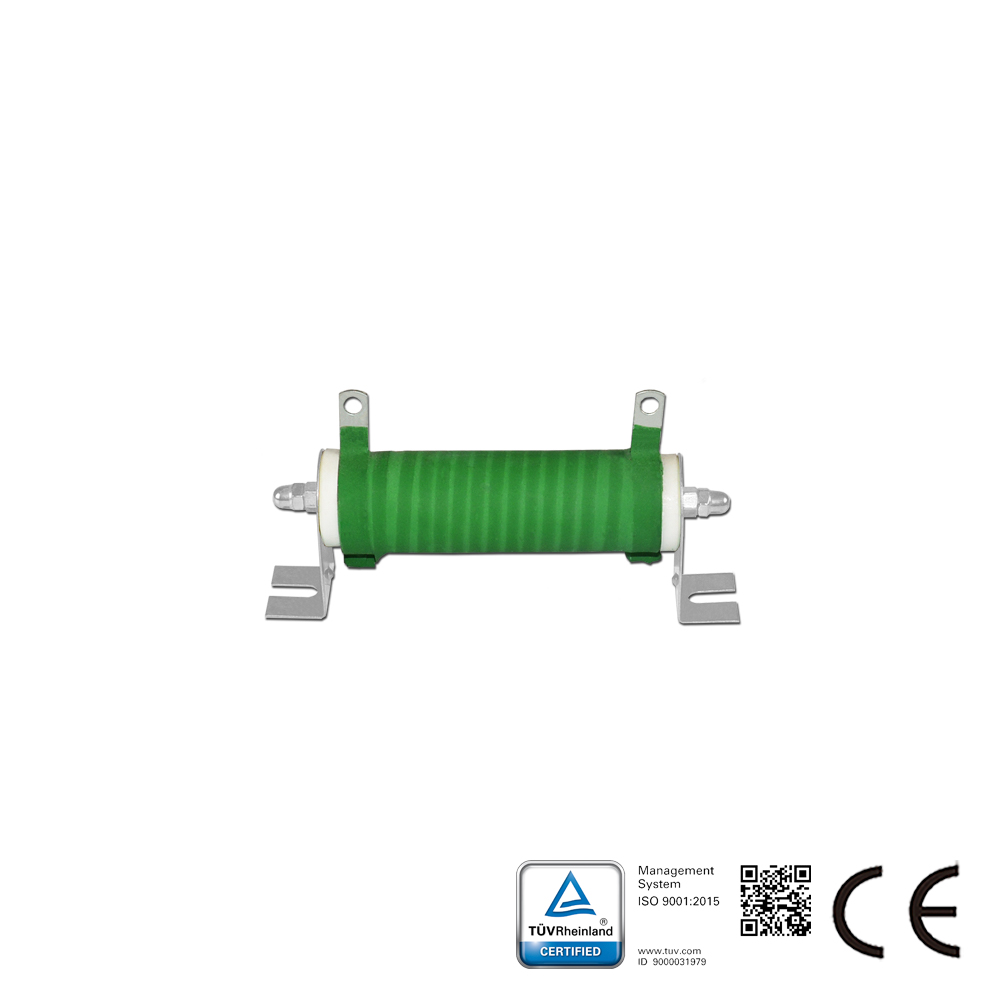

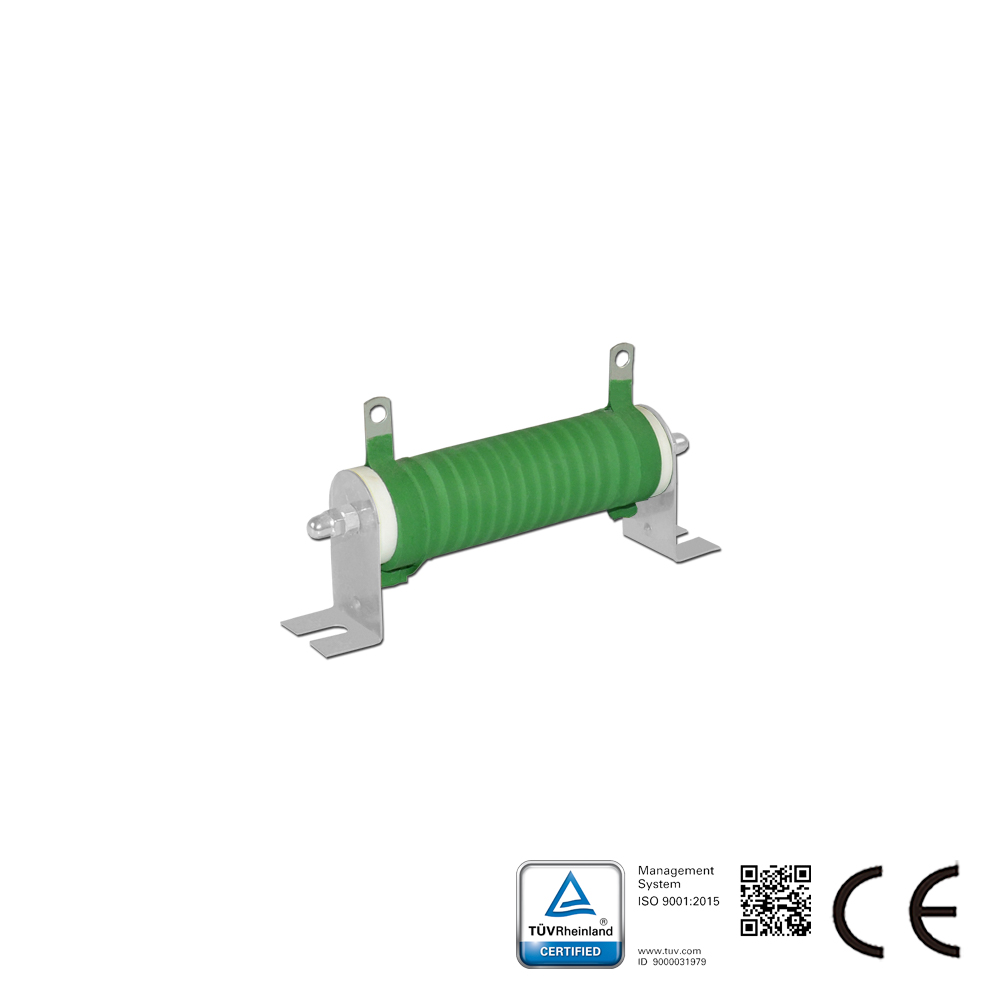

ตัวต้านทานเบรกแบบพันลวดสามารถเหมาะสำหรับการใช้งานที่ทนทาน ส่วนต่อขยายขั้วต่อสองชิ้นถูกยึดไว้ที่ปลายทั้งสองข้างของท่อเซรามิก ซึ่งบนพื้นผิวของมันจะพันลวดต้านทานโลหะผสมรูปคลื่นและเคลือบด้วยสารเคลือบที่ทนต่ออุณหภูมิสูงและกันไฟ ท่อเซรามิกสามารถทำหน้าที่เป็นโครงลวดต้านทานและแผ่นระบายความร้อนได้เช่นกัน
คุณสมบัติหลักของตัวต้านทานเบรกแบบพันลวด:
1. ความเสถียรสูงในระยะยาว;
2. ตัวเลือกแบบไม่เหนี่ยวนำหรือเหนี่ยวนำ;
3. แรงดันไฟฟ้าปฏิบัติการสูง (สูงถึง 1.2KV) และพิกัดกำลังสูง (สูงถึง 15KW);
4. ขั้วต่อที่เหมาะสมสำหรับการบัดกรีหรือการเชื่อมต่อแบบสลักเกลียว
ลักษณะของซีรีส์นี้:
1. กำลังไฟฟ้าที่กำหนด: 50W-15KW ขึ้นอยู่กับพิกัดอากาศอิสระที่ 25°C;
2. ค่าความต้านทาน: ตั้งแต่ 1Ω ถึงสูงสุด 10 KΩ (สูงถึง 100 KΩ ตามคำขอ);
3. ค่าสัมประสิทธิ์อุณหภูมิ: 25,50 และ 100ppm/°C หรือตามที่ต้องการ;
4. อุณหภูมิปฏิบัติการ: -55°C ถึง +225°C;
5. ความต้านทานฉนวน: >1000MΩ (500V 25°C ความชื้นสัมพัทธ์ 75%);
6. ความแข็งแรงไดอิเล็กทริก: >3.0KV 50Hz 1 นาที (25°C ความชื้นสัมพัทธ์ 75%);
7. การป้องกัน IP: IP00, IP20 หรือตามที่ต้องการ;
8. วัสดุองค์ประกอบ: OCR25AL5/CrAlFe/CrNi/CuNi;
9. วัสดุลีด: ฝาทองเหลือง (มีปลายแบบ lug ให้เลือก);
10. การห่อหุ้ม: การเคลือบซิลิโคนแบบสอดคล้อง
การประยุกต์ใช้ตัวต้านทานเบรกแบบพันลวด:
1. การทดสอบโหลดจำลอง การชาร์จและคายประจุตัวเก็บประจุ;
2. การควบคุมอัตโนมัติ เบรกสูญเสียพลังงานของอินเวอร์เตอร์;
3. ระบบเครน การใช้งานในโรงงานเหล็กต่างๆ และการใช้งานระบบขนส่ง การต่อลงดินที่เป็นกลาง;
4. ตัวกรอง การใช้งานทั่วไปของเครื่องจักรไฟฟ้า สามารถใช้งานได้ผ่านการจัดจำหน่าย
