คำอธิบายตัวกรอง Dv/dt

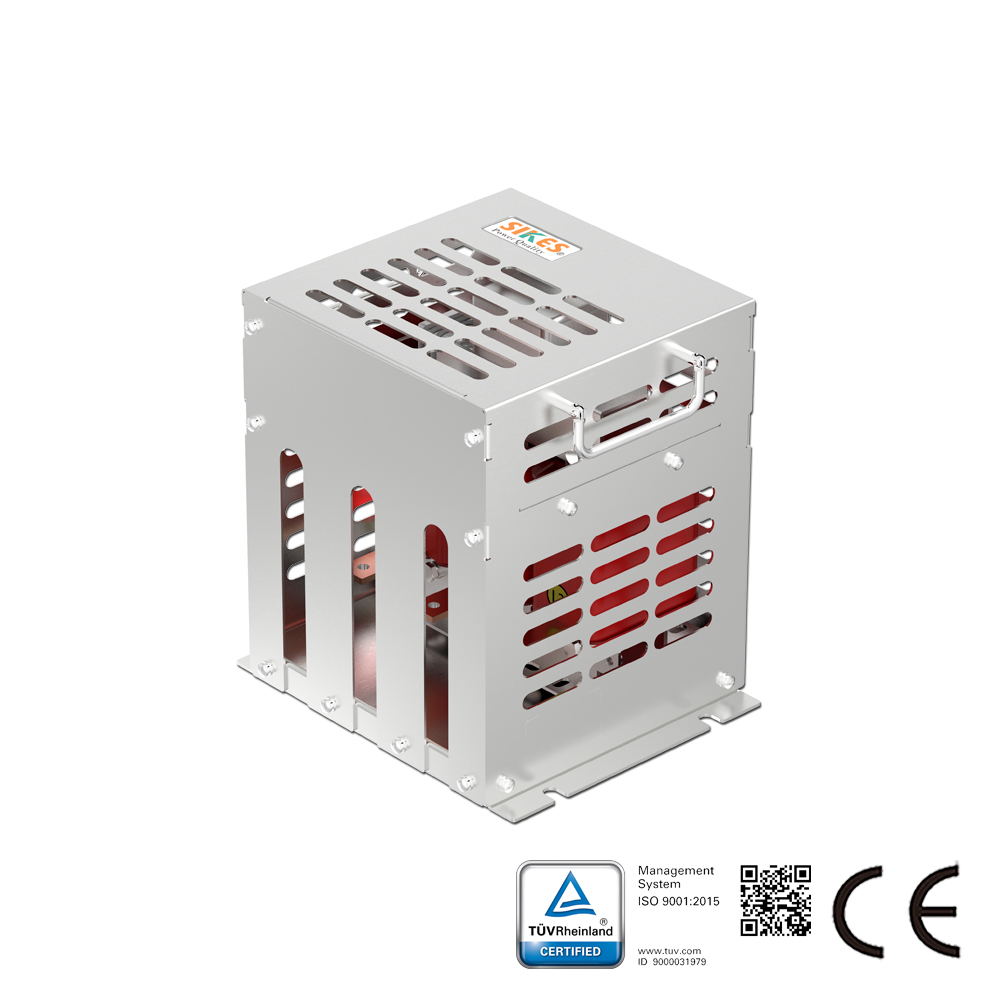

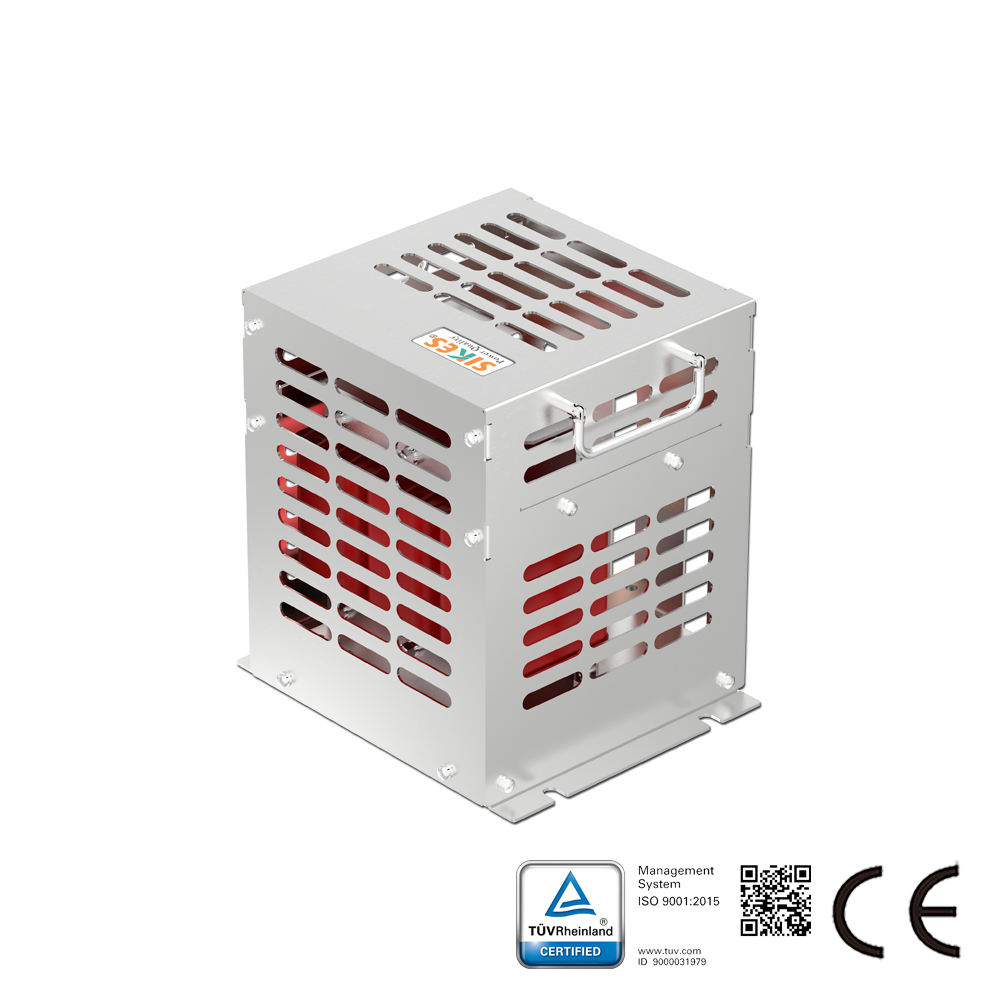

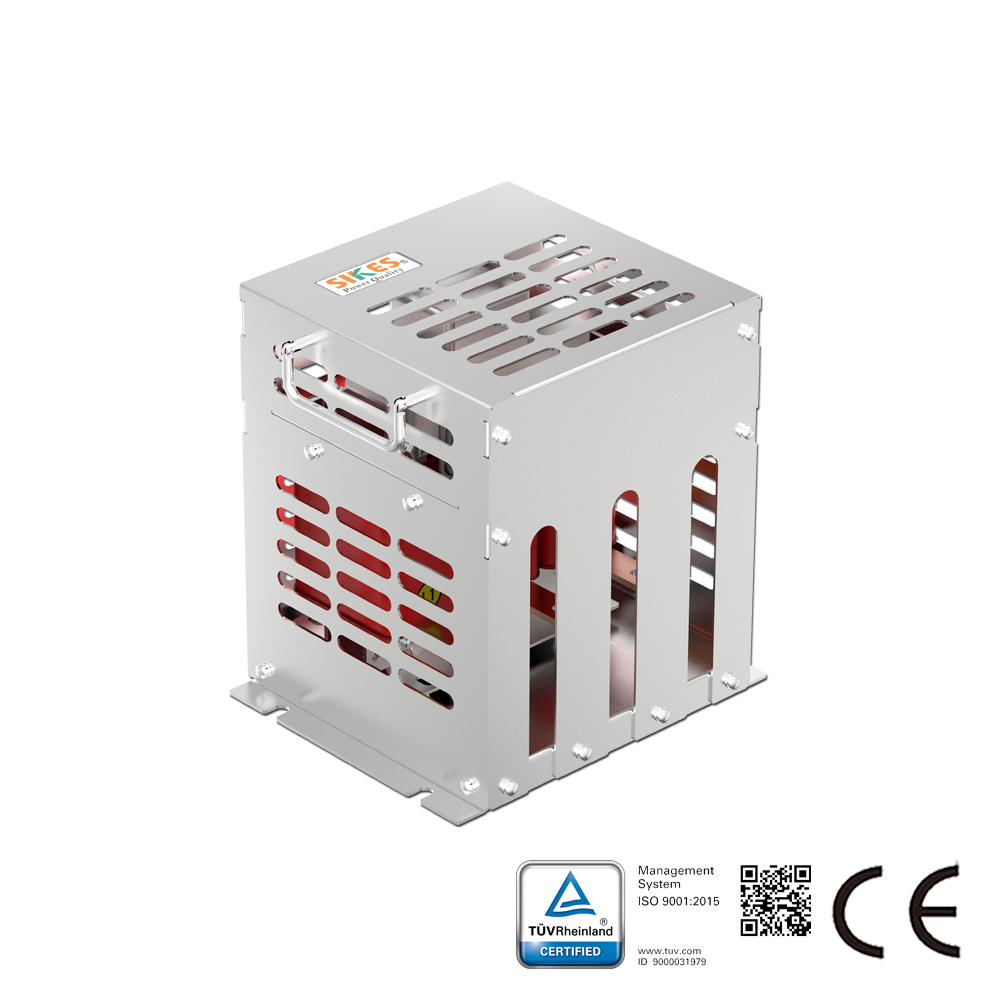

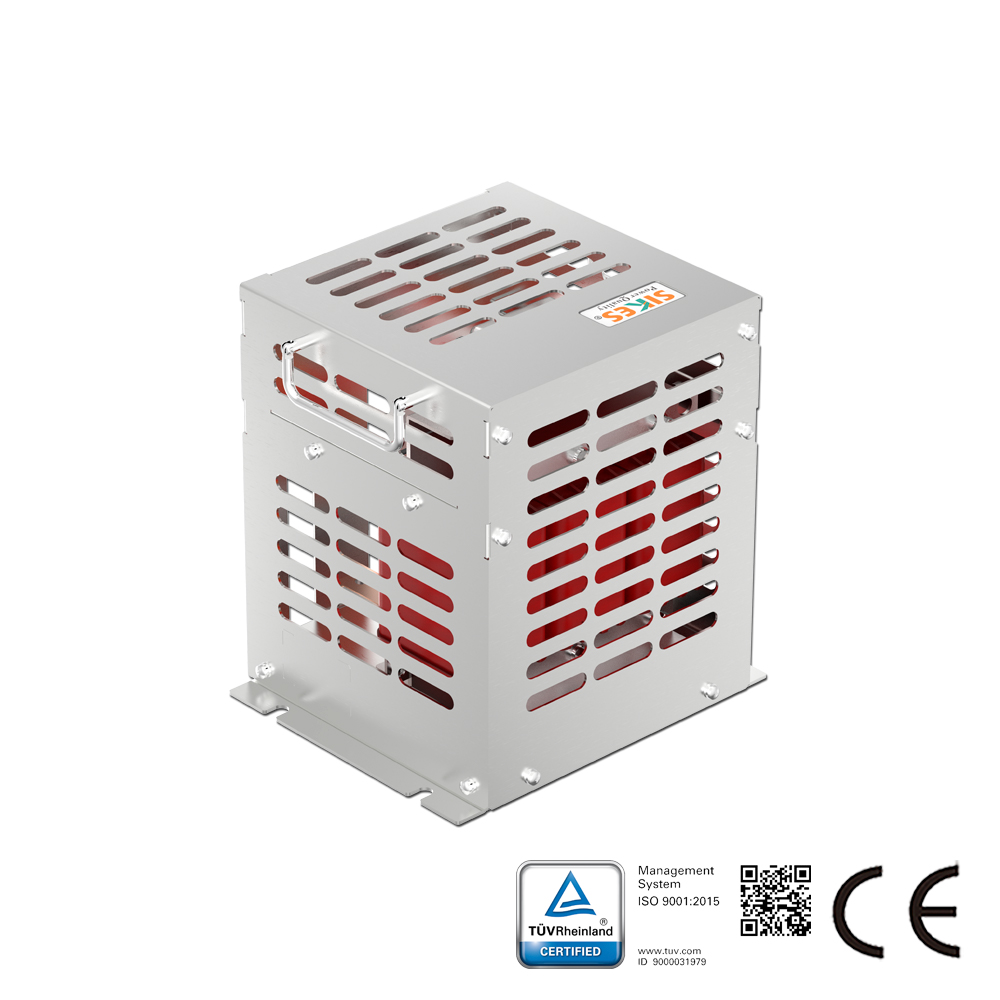

ตัวกรอง DV/DT ของ SIKES ช่วยลดความเครียดของฉนวนของมอเตอร์โดยการลดค่า dU/dt ของแรงดันเอาต์พุตของไดรฟ์ความเร็วแปรผัน สามารถใช้งานได้กับความยาวสายเคเบิลสูงสุด 100 ถึง 300 เมตร ขึ้นอยู่กับรุ่น
นอกจากนี้ หน่วยเหล่านี้ถูกออกแบบมาสำหรับความถี่สวิตชิ่งสูงสุด 200 kHz ตัวกรองสร้างความร้อนน้อยลงเมื่อมีความถี่สวิตชิ่งที่ต่ำกว่า มอเตอร์ไม่ได้ถูกออกแบบมาให้ใช้งานร่วมกับไดรฟ์ความเร็วแปรผันในงานติดตั้งเพิ่มเติม
ตัวกรอง Du/Dt เป็นทางเลือกที่ประหยัดสำหรับตัวกรองคลื่นไซน์

ตัวกรอง Dv/dt สามารถสนับสนุนลูกค้าของเราได้ด้วย:
1. ลดแรงดันไฟฟ้า dt/dv ของปลายมอเตอร์เซอร์โวอินเวอร์เตอร์อย่างมีประสิทธิภาพ;
2. ป้องกันสายส่งและขดลวดมอเตอร์เซอร์โวจากการเสื่อมสภาพก่อนกำหนดและการพังทลาย;
3. ยืดอายุการใช้งานของมอเตอร์เซอร์โวและระยะเวลาการทำงาน และปรับปรุงความน่าเชื่อถือของเซอร์โว;
4. ลดการรบกวนต่ออุปกรณ์และวงจรใกล้เคียง;
5. ลดกระแสไฟฟ้ารั่วลงดินของมอเตอร์;
6. ลดการรบกวนเมื่อคอนแทคเตอร์ระหว่างตัวกรองและมอเตอร์ถูกเปิด;
7. ลดแรงดันไฟฟ้าพัลส์สูงสุดของปลายมอเตอร์เซอร์โวอย่างมีประสิทธิภาพ;
8. ตรงตามข้อกำหนดเอาต์พุตของ IEC 60034-17, 60034-25

ข้อมูลทางเทคนิคของตัวกรอง DV/DT:
ช่วงแรงดันไฟฟ้าที่กำหนด: 3*380±10%
DV/DT≤1000μS
การป้องกัน: IP00
ความสามารถในการโอเวอร์โหลด: 150% 60S, 120% 60นาที
ระดับฉนวน: H
ความแข็งแรงของไดอิเล็กทริก: AC4000V/5mA/60s
ความต้านทานฉนวน: แกน-ขดลวด, ≧100MΩ (DC1000V);
การระบายความร้อน: AN

การประยุกต์ใช้ฟิลเตอร์คลื่นไซน์:
เครื่องช่วยหายใจ สายพานลำเลียง ปั๊ม
ระบบ HVAC คอมเพรสเซอร์
ลิฟต์ เครน พลังงานลม ยูพีเอส อีพีเอส
ไดรฟ์มอเตอร์ที่มีสายเคเบิลยาว
ไดรฟ์มอเตอร์ที่มีมอเตอร์หลายตัวแบบขนาน
การประยุกต์ใช้แรงดันไฟฟ้าปานกลาง (ติดตั้งไว้ด้านหน้าหม้อแปลงเพิ่มแรงดัน)
