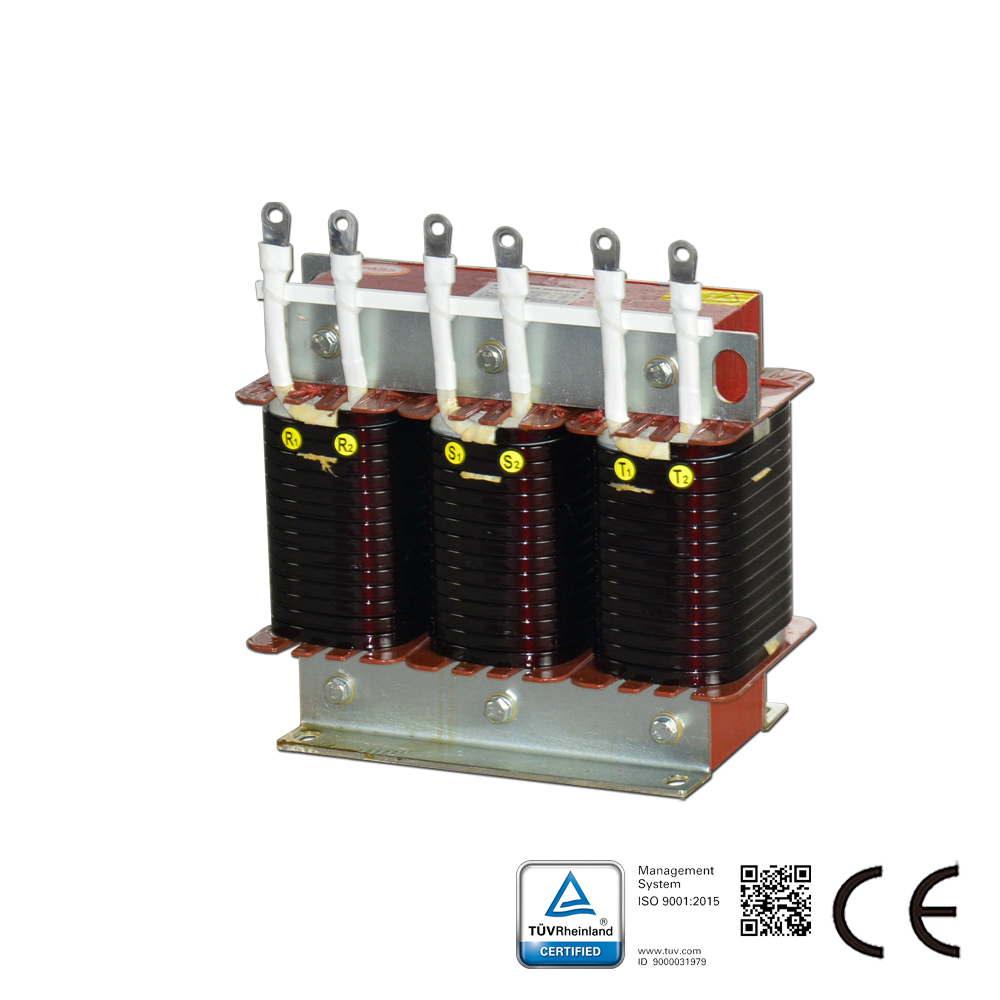

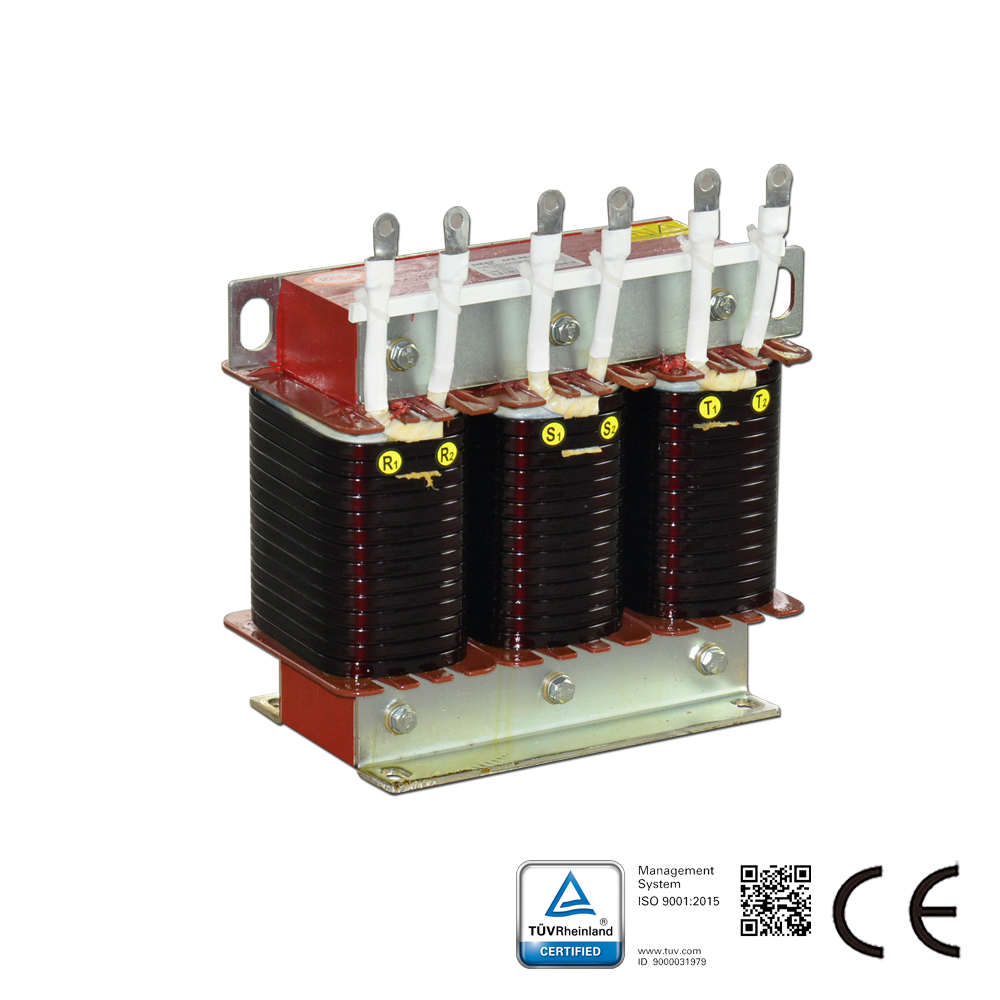

รีแอกเตอร์กรองสำหรับไดรฟ์แบบรีเจนเนอเรทีฟ กระแสพิกัด 60A

รุ่น: SKS-AFE-0060-AL/4-15.4

คำอธิบายของฟิลเตอร์รีแอกเตอร์: ฟิลเตอร์รีแอกเตอร์ร่วมกับตัวเก็บประจุสามารถรวมเป็นวงจรฮาร์มอนิกเพื่อลดกระแสฮาร์มอนิกในระบบ โดยเฉพาะฮาร์มอนิกอันดับที่ 3, 5, 7, 11, 13 และสูงกว่า ฟิลเตอร์รีแอกเตอร์สามารถติดตั้งได้ทั้งแบบขนานหรือแบบอนุกรม

สอบถามสินค้าหรือโซลูชัน

แชทสด

จำนวนการเข้าชม: 244

แชร์ไปที่:

ข้อมูลจำเพาะ

AC/DC	AC
ระดับ IP	IP00
ช่วงแรงดันไฟฟ้าที่กำหนด (V)	400
เฟส	3 เฟส
ช่วงกระแสไฟฟ้าที่กำหนด (A)	60

รายละเอียดสินค้า

คำอธิบายของฟิลเตอร์รีแอกเตอร์:

ฟิลเตอร์รีแอกเตอร์ร่วมกับตัวเก็บประจุสามารถรวมเป็นวงจรฮาร์มอนิกเพื่อลดกระแสฮาร์มอนิกในระบบ โดยเฉพาะฮาร์มอนิกอันดับที่ 3, 5, 7, 11, 13 และสูงกว่า ฟิลเตอร์รีแอกเตอร์สามารถติดตั้งได้ทั้งแบบขนานหรือแบบอนุกรม

คุณสมบัติ

ฟังก์ชันของรีแอคเตอร์กรอง:
รีแอคเตอร์ LCL วงจรเรียงกระแส PWM ความถี่พาหะ: ≥2K ความถี่ทำงาน: 50HZ เฟส: 3
ฮาร์มอนิกประกอบด้วยการรบกวนของ VFD ต่อโครงข่ายไฟฟ้า ฮาร์มอนิกส่วนใหญ่คือ 3, 5, 7, 9, 11, 13, 15, 17, 19 ฮาร์มอนิกด้านเอาต์พุตส่วนใหญ่เป็นฮาร์มอนิกความถี่สูง 5~10Khz

ความต้านทานฉนวน: ขดลวด-กราวด์ สกรูแกนไขว้-กราวด์ 500VDC ความต้านทานฉนวน ≥100MΩ; เสียงรบกวนของรีแอคเตอร์: <65db (ห่างจากรีแอคเตอร์ 1 เมตร) การป้องกัน: IP00; ฉนวน: F/H มาตรฐาน: IEC289; GB10229-88 (เทียบเท่า IEC289:1987)

การประยุกต์ใช้

การประยุกต์ใช้ฟิลเตอร์รีแอคเตอร์:
การผลิตพลังงานลม โฟโตวอลเทอิก VFD และ UPS

รีแอกเตอร์กรองสำหรับไดรฟ์ฟื้นฟูและโฟโตโวลตาอิก
