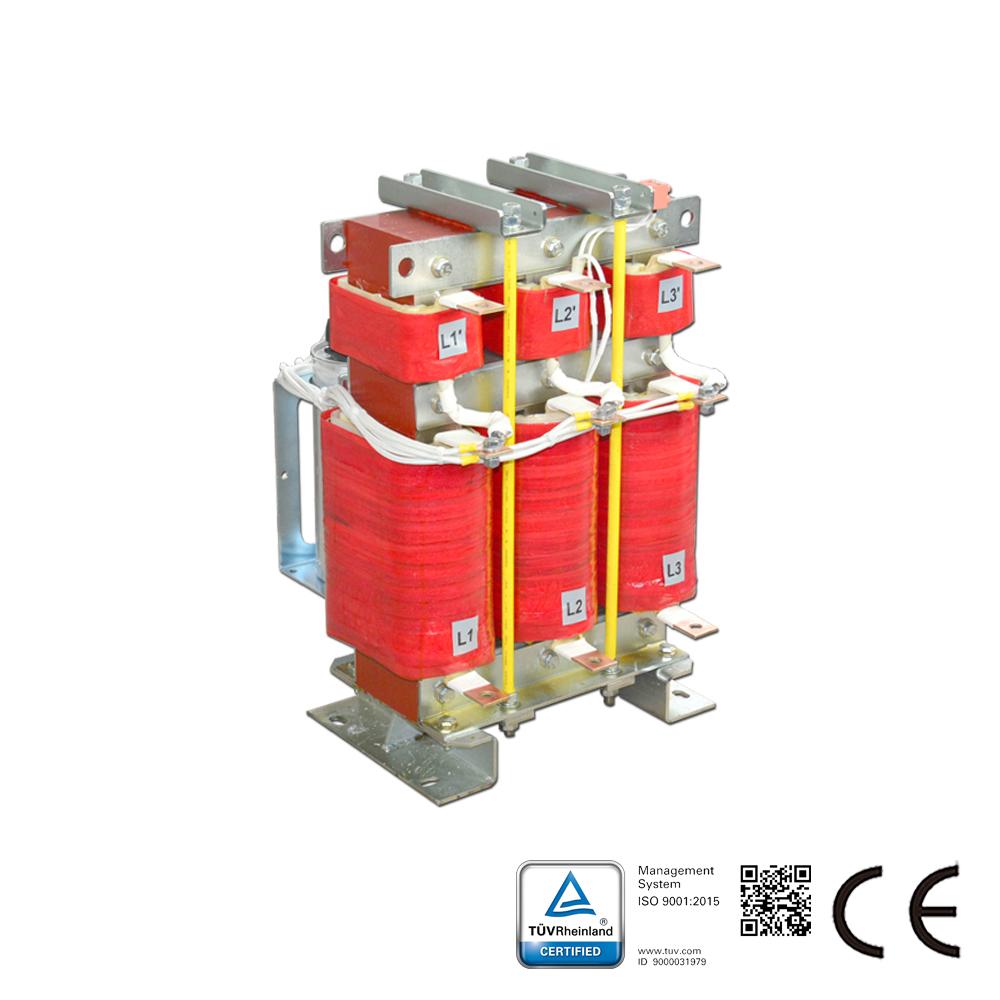

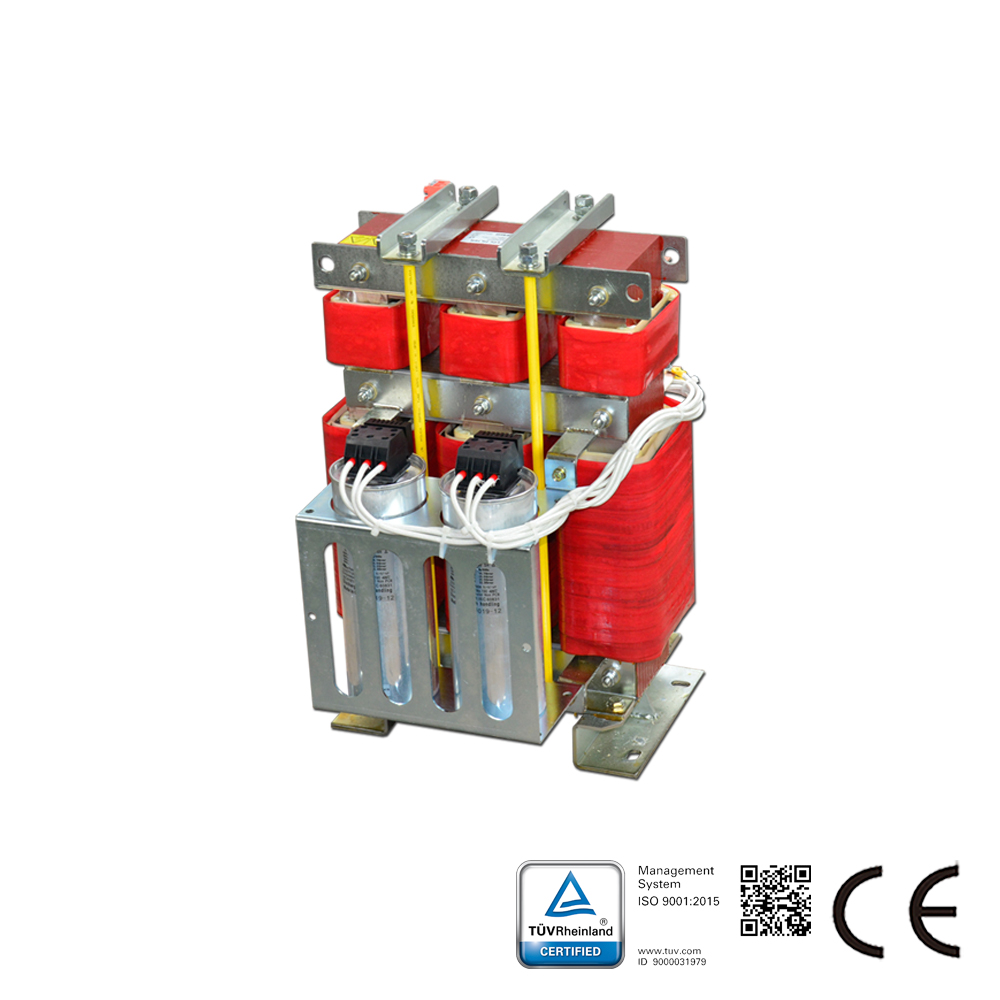

คำอธิบายของตัวกรอง LCL:

ตัวกรอง LCL ได้รับการออกแบบมาเพื่อแก้ปัญหาแรงดันไฟฟ้าฮาร์มอนิกในการเชื่อมต่อกับกริด แปลงรูปคลื่นแรงดันไฟฟ้า PWM เป็นคลื่นไซน์บริสุทธิ์ ลดความผิดเพี้ยนของกริดไฟฟ้า และทำให้ระบบทั้งหมดทำงานได้ดี ตัวกรอง LCL ยังจำกัดฮาร์มอนิกของกระแสไฟฟ้าด้วย

คุณสมบัติของ LCL Filter:
การปรับปรุงคุณภาพกำลังไฟฟ้าสำหรับ Active Infeed Converter (AIC)
การลดทอนความถี่พัลส์สูงไปยังฝั่งกริด
ตัวต้านทานลดการสั่นในตัวเพื่อระงับการแกว่งของกระแสไฟฟ้า
ระดับการป้องกัน: IP00
สามารถปรับเปลี่ยนได้ตามข้อกำหนดเฉพาะของลูกค้า
การออกแบบเป็นไปตามมาตรฐานการรับรอง CE

ข้อมูลทางเทคนิคและเงื่อนไขการวัดของ LCL Filter:
แรงดันไฟฟ้าที่กำหนด: 400 V AC (50/60 Hz)
กระแสไฟฟ้าที่กำหนด: อ้างอิงที่อุณหภูมิ 50 °C ตามอุณหภูมิที่กำหนด1)
แรงดันทดสอบ: 2240 V DC, 2 วินาที (สาย/สาย), 2720 V DC, 2 วินาที (สาย/โครง)
ความสามารถในการโอเวอร์โหลด: 1.5 เท่าของกระแสที่กำหนด เป็นเวลา 3 นาทีต่อชั่วโมง
ความถี่พาหะของ Active Infeed Converter (AIC)/Frequency Inverter: 2 kHz … 8 kHz
ความถี่มอเตอร์: 0 Hz … 100 Hz
ความยาวสายมอเตอร์: น้อยกว่า 150 ม.
เสียงรบกวน: ประมาณ 72 dB
ประเภทสภาพอากาศ (IEC 60068-1): 25/100/21

ขั้วต่อ:
บล็อกขั้วต่อแบบป้องกันนิ้วสัมผัส (16 A ถึง 66 A)
บัสบาร์สำหรับรีแอคเตอร์ AIC และรีแอคเตอร์สาย (100 A ถึง 400 A)

การประยุกต์ใช้ฟิลเตอร์ LCL:
คอนเวอร์เตอร์ป้อนกลับแบบแอคทีฟ (AIC), อินเวอร์เตอร์ความถี่สี่ควอดรันต์, ระบบโซลาร์เซลล์ และการประยุกต์ใช้พลังงานใหม่อื่นๆ ที่ต้องการคอนเวอร์เตอร์ชนิดเชื่อมต่อกับโครงข่ายไฟฟ้า
