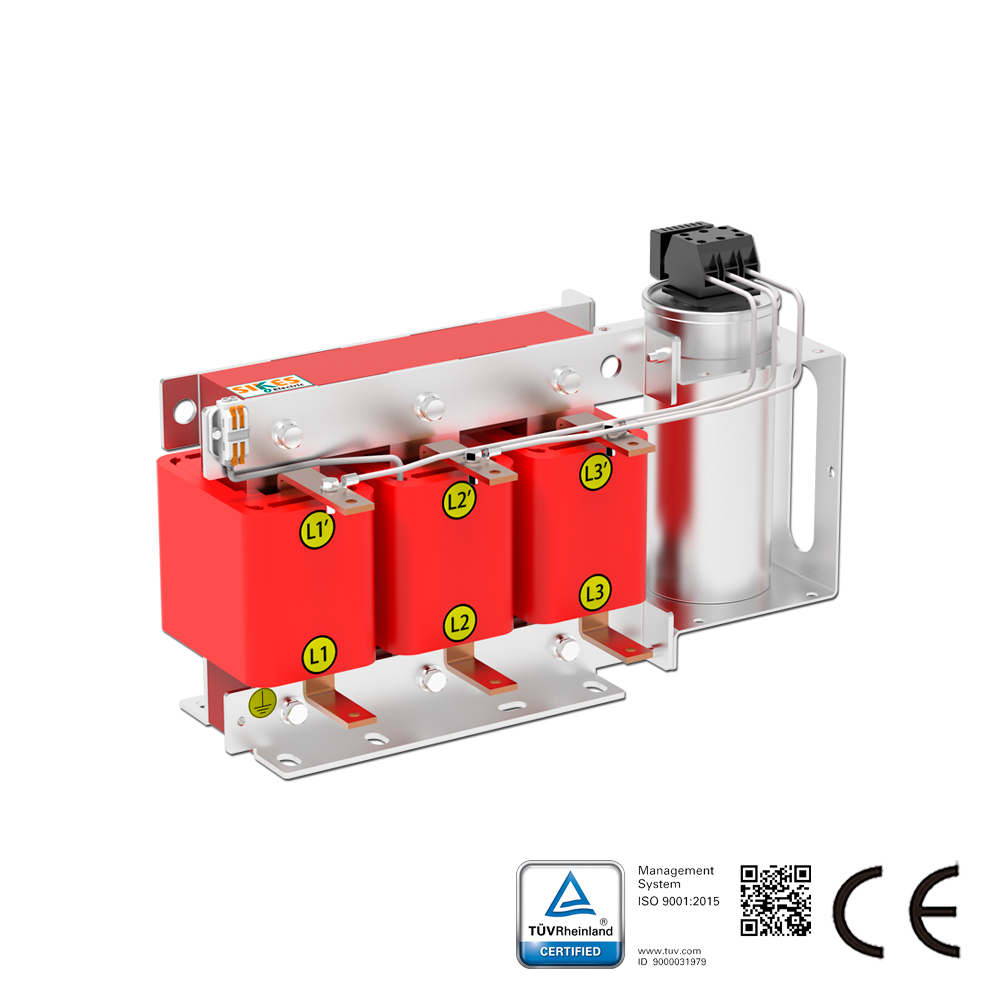

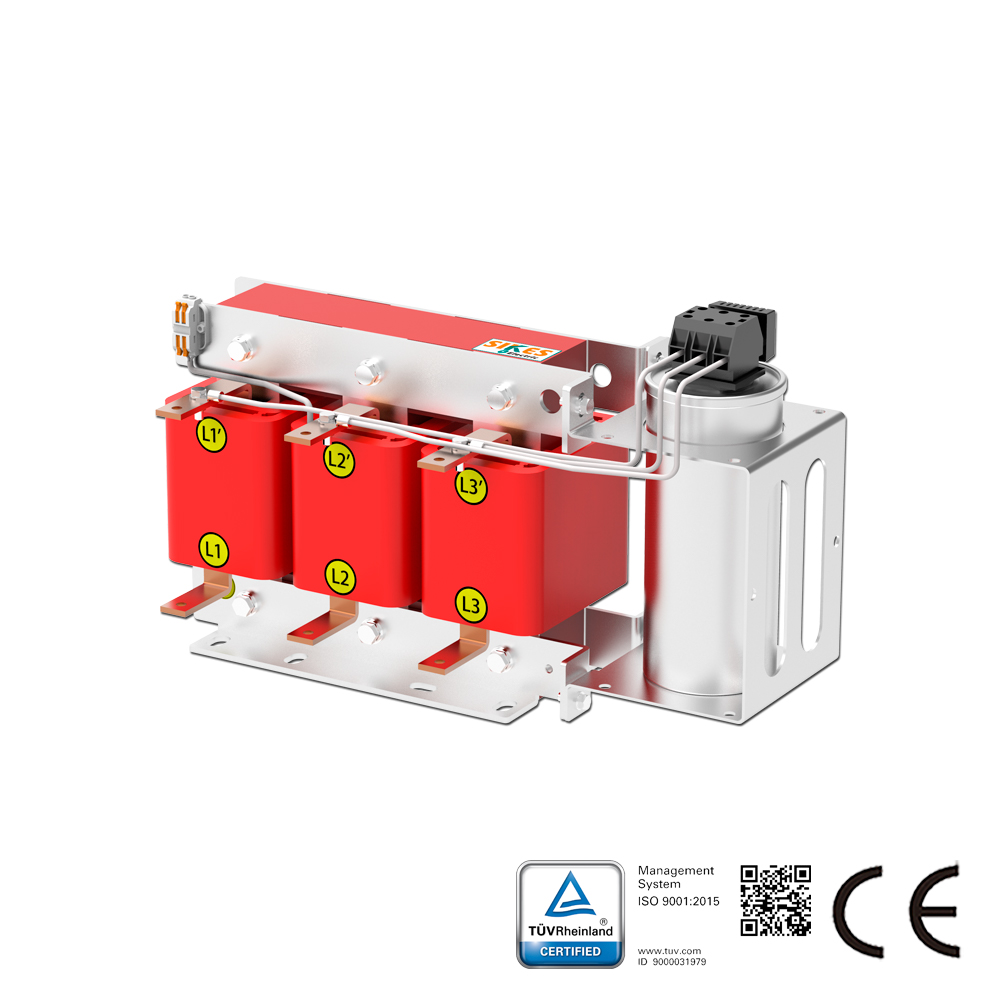

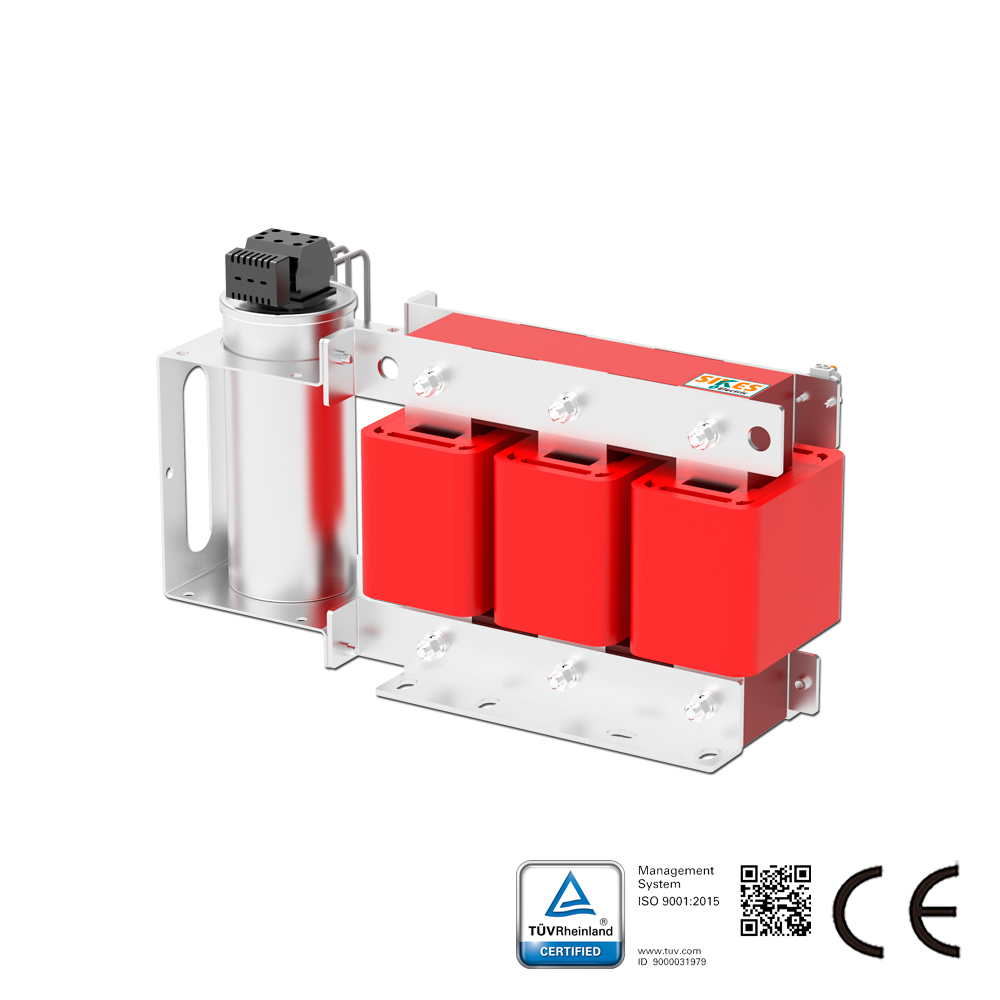

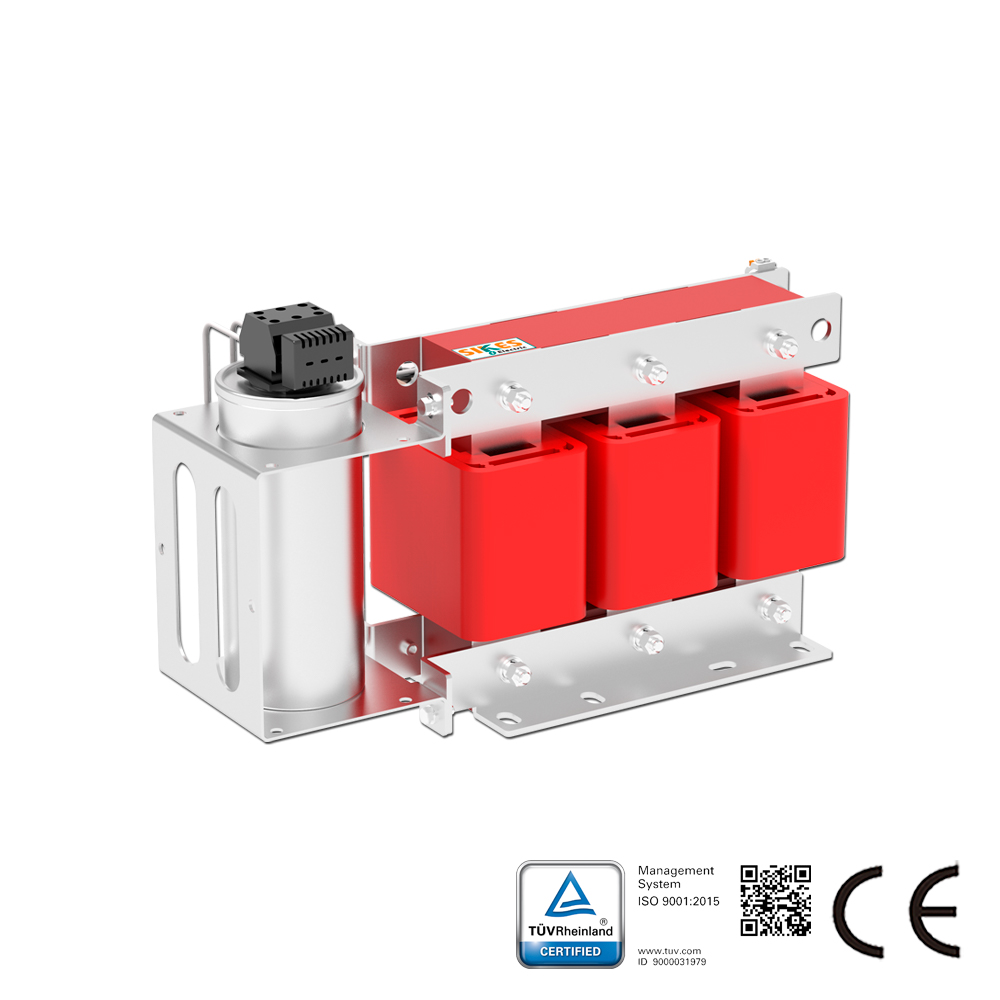

คำอธิบายตัวกรองคลื่นไซน์:

ตัวกรองคลื่นไซน์ซีรีส์ SF แปลงสัญญาณเอาต์พุต PWM ของไดรฟ์มอเตอร์เป็นคลื่นไซน์ที่ราบรื่นโดยมีค่าตกค้างต่ำ;
ลดปรากฏการณ์เรโซแนนซ์ที่เกิดจากความจุแบบกระจายและความเหนี่ยวนำของสายเคเบิลยาว (ยาวกว่า 50 เมตร);
กำจัดแรงดันไฟฟ้ามอเตอร์ที่มากเกินไปซึ่งเกิดจาก dv/dt สูง,
ลดเสียงรบกวนของมอเตอร์โดยการใช้ตัวกรอง;
ยืดอายุการใช้งานมอเตอร์;
ปกป้องฉนวนของมอเตอร์;
เพิ่มระยะทางการส่ง;
ด้วยการประยุกต์ใช้ตัวกรองนี้ มอเตอร์ปกติสามารถแทนที่มอเตอร์ความถี่แปรผันได้

ลักษณะเฉพาะของตัวกรองคลื่นไซน์:

ตัวกรองคลื่นไซน์ Sikes สำหรับมอเตอร์เซอร์โวต่างๆ ของระบบ VSD (โดยเฉพาะสำหรับอินเวอร์เตอร์หรือแหล่งจ่ายไฟสวิตชิ่ง) ได้รับการออกแบบมาเพื่อเปลี่ยนแรงดันไฟฟ้าเอาต์พุต PWM ของอินเวอร์เตอร์และสร้างแรงดันไฟฟ้าที่เกือบเป็นไซน์ ซีรีส์พาสซีฟมีไว้สำหรับใช้ในเครือข่าย 380v-480v
Sikes นำเสนอทางเลือกที่ประหยัดอีกทางหนึ่งให้คุณนอกเหนือจากตัวกรอง Schaffner และ MTE

ข้อมูลทางเทคนิคตัวกรองคลื่นไซน์:
ช่วงแรงดันไฟฟ้าที่กำหนด: 3*380 ถึง 500VAC±10%
ความถี่มอเตอร์: 0-120Hz;
ความถี่สวิตชิ่ง: ≧ 4kHz;
แรงดันไฟฟ้ากระเพื่อมตกค้าง: THDv<5%
แรงดันตกที่กระแสพิกัด: ≦10%（50HZ）;
ความยาวสายเคเบิลมอเตอร์: สูงสุด 2000m;
รูปแบบการทำงาน: ต่อเนื่องสำหรับการทำงานภายในอาคาร
พิกัดกำลังไฟฟ้าเข้าของไดรฟ์มอเตอร์ที่กำหนด: 3.7kw ถึง 630kw;
ประสิทธิภาพ: 98 ถึง 99%@แรงดันและกำลังไฟฟ้าสายที่กำหนด
ความสามารถในการโอเวอร์โหลด: 150% 60S, 120% 60 นาที
แรงดันทดสอบ: 2240VDC, 2s (สาย/สาย) 2720VDC, 2s (สาย/เคส)
ความแข็งแรงของฉนวน: AC4000V/5mA/60s
ความต้านทานฉนวน: แกน-ขดลวด, ≧100MΩ（DC1000V）;
ประเภทสภาพอากาศ (IEC60068-1): 25/100/21
การป้องกัน: IP30 (IP40/IP54 ตามคำขอ), ภายในอาคาร: IP20
การระบายความร้อน: อากาศบังคับภายใน
ประเภทโหลด: โหลดมอเตอร์ทั่วไป; หม้อแปลงเพิ่มแรงดันมาตรฐาน; โหลดเชิงเส้นอื่น ๆ;
ช่วงแรงดันไฟฟ้าที่กำหนด: 220V
ความถี่มอเตอร์: 0-120Hz;
ความถี่สวิตชิ่ง: ≧ 6kHz;
แรงดันไฟฟ้ากระเพื่อมตกค้าง: THDv<5%
ความยาวสายเคเบิลมอเตอร์: สูงสุด 2000m;
รูปแบบการทำงาน: ต่อเนื่องสำหรับการทำงานภายในอาคาร
พิกัดกำลังไฟฟ้าเข้าของไดรฟ์มอเตอร์ที่กำหนด: 3.7kw ถึง 630kw;
ประสิทธิภาพ: 98 ถึง 99%@แรงดันและกำลังไฟฟ้าสายที่กำหนด
ความสามารถในการโอเวอร์โหลด: 150% 60S, 120% 60 นาที
แรงดันทดสอบ: 2240VDC, 2s (สาย/สาย) 2720VDC, 2s (สาย/เคส)
ความแข็งแรงของฉนวน: AC4000V/5mA/60s
ความต้านทานฉนวน: แกน-ขดลวด, ≧100MΩ（DC1000V）;
ประเภทสภาพอากาศ (IEC60068-1): 25/100/21
การป้องกัน: IP30 (IP40/IP54 ตามคำขอ), ภายในอาคาร: IP20
การระบายความร้อน: อากาศบังคับภายใน
ประเภทโหลด: โหลดมอเตอร์ทั่วไป; หม้อแปลงเพิ่มแรงดันมาตรฐาน; โหลดเชิงเส้นอื่น ๆ;

มาตรฐานทางเทคนิคตัวกรองคลื่นไซน์:
ตัวเก็บประจุ: CEI EN 60831-1/2, IEC 831-1/2
อุปกรณ์: CEI EN60439-1, IEC 439-1, IEC 60939

การประยุกต์ใช้ตัวกรองคลื่นไซน์:
เครื่องช่วยหายใจ, สายพานลำเลียง, ปั๊ม
ระบบปรับอากาศและระบายอากาศ, คอมเพรสเซอร์
ลิฟต์, เครน, พลังงานลม, UPS, EPS
ไดรฟ์มอเตอร์ที่มีสายเคเบิลยาว
ไดรฟ์มอเตอร์ที่มีมอเตอร์หลายตัวแบบขนาน
การประยุกต์ใช้แรงดันไฟฟ้าปานกลาง (ติดตั้งไว้หน้าหม้อแปลงเพิ่มแรงดัน)
