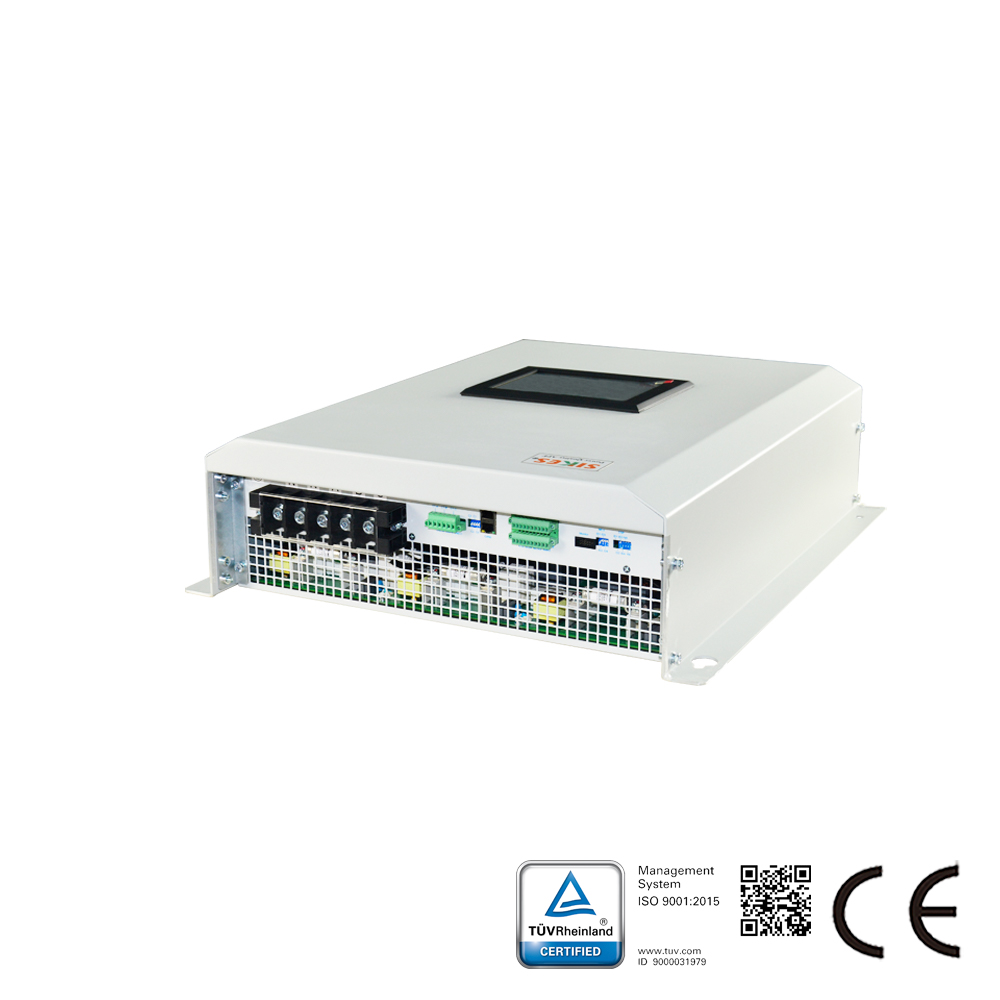

คำอธิบายโดยย่อของการชดเชยกำลังไฟฟ้ารีแอกทีฟ SVG:

เครื่องกำเนิดวาร์แบบสถิต (SVG) ใช้เทคโนโลยีการควบคุมเชิงตัวเลขรุ่นที่สามที่ได้รับการอัปเกรดใหม่และเทคโนโลยีโทโพโลยีสามระดับชนิด T ที่เป็นผู้นำในอุตสาหกรรม เพื่อชดเชยกำลังไฟฟ้ารีแอกทีฟในระบบโครงข่ายไฟฟ้าแบบไดนามิกและแม่นยำ เวลาตอบสนองทันทีสามารถน้อยกว่า 50uS และเวลาตอบสนองเต็มรูปแบบเพียงน้อยกว่า 10ms หลีกเลี่ยงการเกิดการชดเชยเกินและการชดเชยไม่เพียงพอ เป็นโซลูชันที่ดีที่สุดในด้านการควบคุมกำลังไฟฟ้ารีแอกทีฟ

หลักการพื้นฐานของ SVG

เนื้อหารีแอกทีฟของกระแสโหลดสามารถวิเคราะห์ได้อย่างรวดเร็วโดยการเชื่อมต่อ SVG แบบขนานในระบบโครงข่ายไฟฟ้า เชื่อมต่อ CT ภายนอกเพื่อตรวจจับกระแสโหลดในโครงข่ายไฟฟ้า รวมถึงการใช้ชิป DSP / FPGA / CPLD และเทคโนโลยีการสกัดฮาร์มอนิกที่รวดเร็วล่าสุด จากนั้นตามค่าที่ตั้งไว้ พัลส์ PWM จะถูกสร้างขึ้นเพื่อขับเคลื่อนตัวแปลงสองทิศทาง ซึ่งประกอบด้วยโมดูล IGBT สามระดับชนิด T เพื่อสร้างกระแสชดเชยกำลังไฟฟ้ารีแอกทีฟ ตอบสนองความต้องการของโครงข่ายไฟฟ้า ตัวประกอบกำลังของโครงข่ายไฟฟ้าสามารถเข้าถึง 0.99 และในที่สุดก็สามารถบรรลุการชดเชยกระแสรีแอกทีฟแบบไดนามิกและแม่นยำ

คุณสมบัติของ Static Var Generator:
1. โมเดลอุตสาหกรรมใช้โครงสร้างแบบหอคอยที่มีความสามารถในการปรับตัวต่อสภาพแวดล้อมสูง เหมาะสำหรับโอกาสทางอุตสาหกรรมที่มีสภาพแวดล้อมการทำงานที่รุนแรง
2. มีท่ออากาศอิสระและคลังบอร์ดเดี่ยวภายในโมเดลอุตสาหกรรมเพื่อให้มั่นใจถึงการทำงานที่เสถียรของเครื่อง
3. ผลิตภัณฑ์แบบโมดูลาร์ขนาดกะทัดรัดเหมาะสำหรับศูนย์ข้อมูลและห้องคอมพิวเตอร์อื่นๆ ที่มีข้อกำหนดเกี่ยวกับพื้นที่ใช้สอย
4. ผลิตภัณฑ์แบบโมดูลาร์ใช้แนวคิดการออกแบบเดียวกันกับเครื่องจักรอุตสาหกรรม และมีความสามารถในการปรับตัวต่อสภาพแวดล้อมที่แข็งแกร่งขึ้น
5. กำลังไฟฟ้ารีแอกทีฟแบบเหนี่ยวนำและกำลังไฟฟ้ารีแอกทีฟแบบคาปาซิทีฟสามารถชดเชยได้ทันทีในช่วงเต็ม และปัญหาความไม่สมดุลสามเฟสสามารถแก้ไขได้พร้อมกัน
6. การตอบสนองแบบไดนามิกของโหลดในระดับมิลลิวินาที ฟังก์ชันการชดเชยกำลังไฟฟ้ารีแอกทีฟที่แม่นยำ
7. ตัวเลือกการทำงานที่หลากหลาย โมเดลอุตสาหกรรมมีการป้องกันสูงสุดถึง IP43
