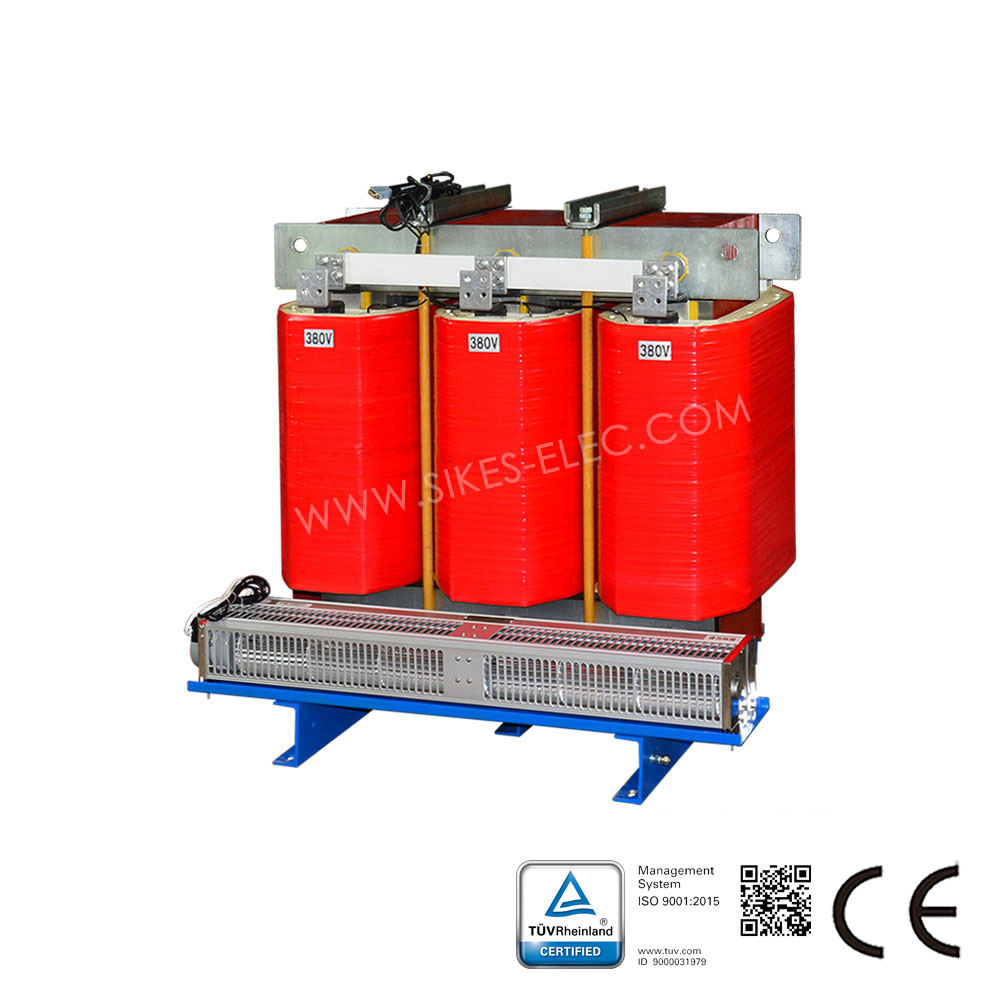

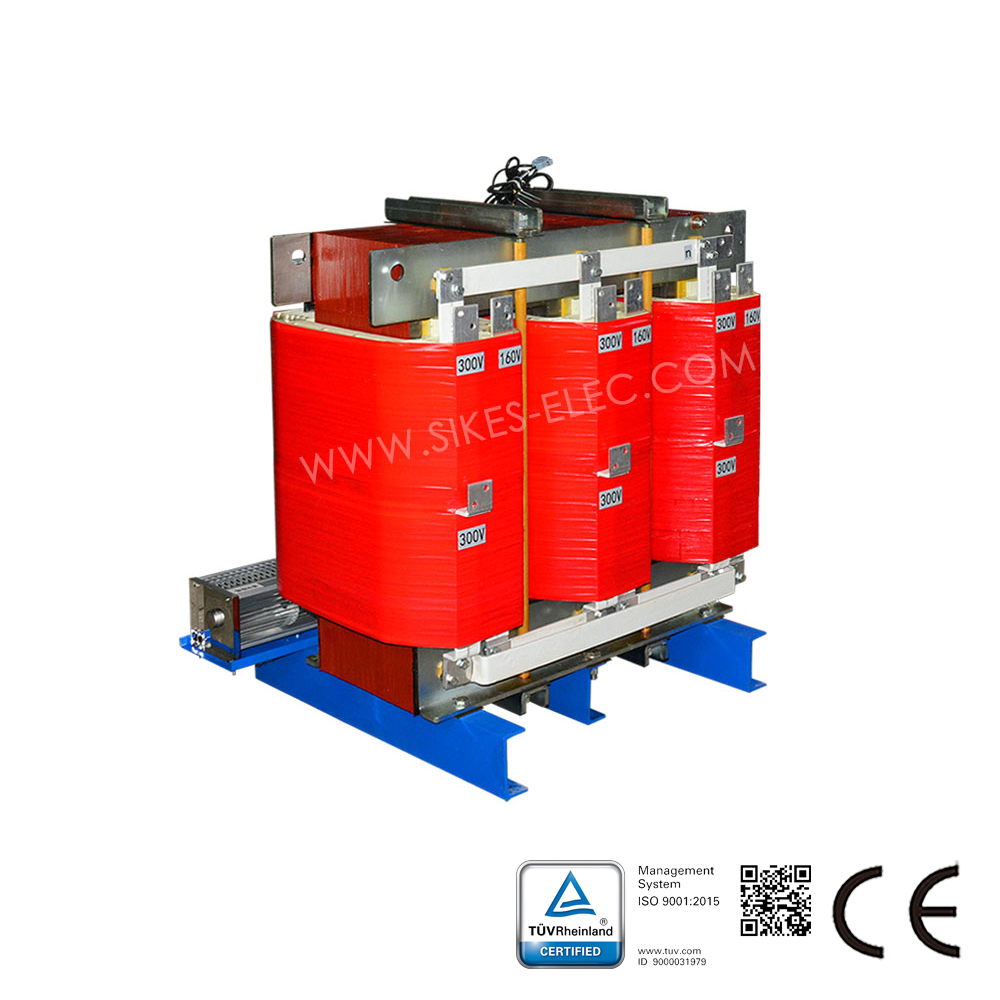

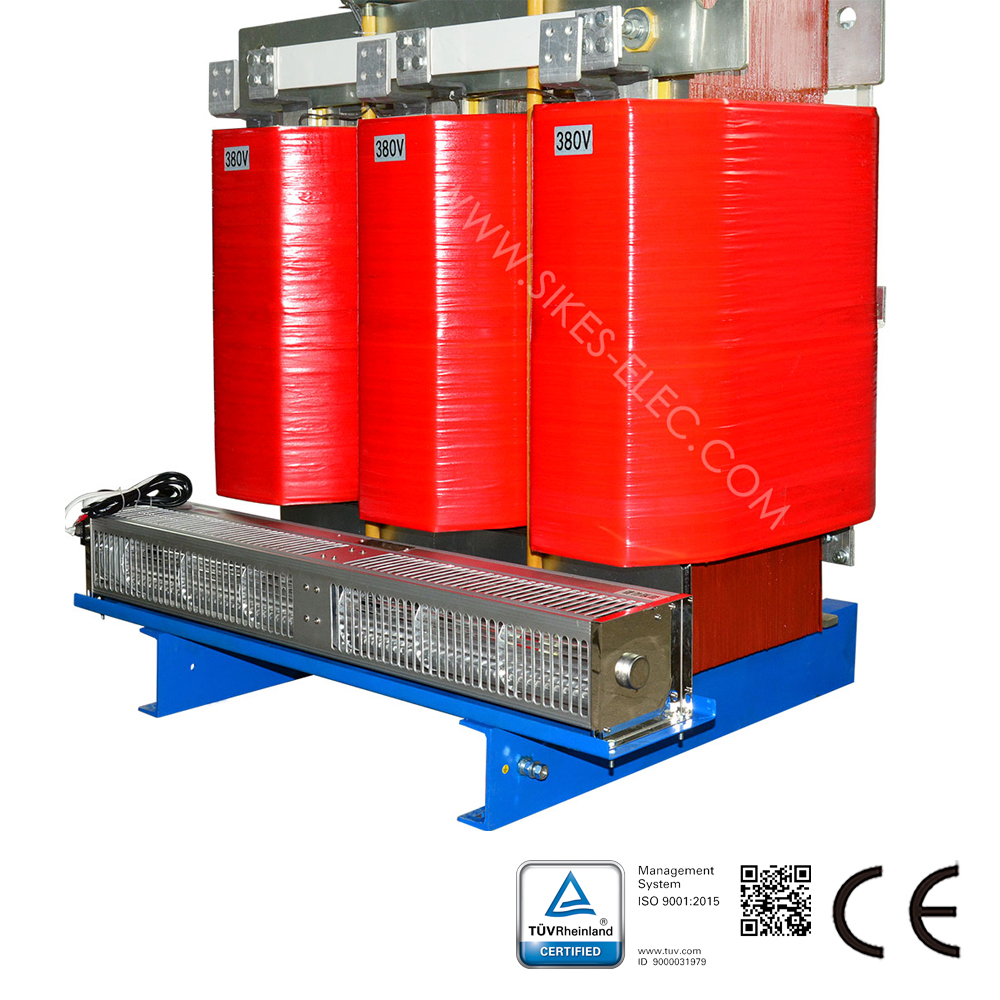

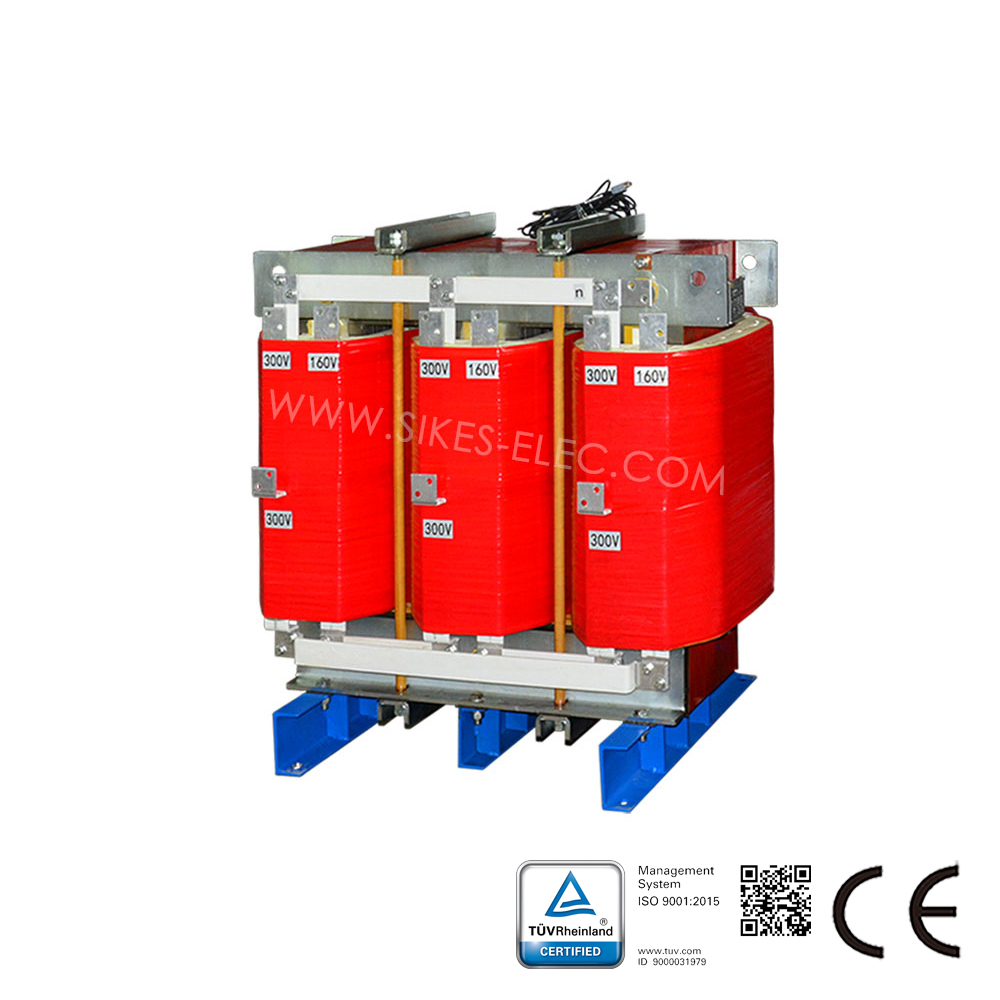

คำอธิบายผลิตภัณฑ์หม้อแปลงเรียงกระแส 12 พัลส์สามเฟส:
วัตถุประสงค์:

หม้อแปลงเรียงกระแส 12 พัลส์จ่ายไฟ DC สำหรับทดสอบกลุ่มแบตเตอรี่, สถานีชาร์จ, มอเตอร์รถยนต์ไฟฟ้า, ระบบส่งกำลัง และชุดประกอบกำลัง ทำหน้าที่เป็นหม้อแปลงหลักของเครือข่ายเรียงกระแส

มาตรฐานการทดสอบ:

1. แรงดันไฟฟ้าทำงานพิกัด: AC400V
2. ความแข็งแรงไดอิเล็กทริก: แกนเหล็ก – ขดลวด 3000VAC/50HZ/5MA, 10 วินาทีไม่เสียหาย
3. ความต้านทานฉนวน: แกนเหล็ก-ขดลวด 1000VDCΩ, ความต้านทานฉนวน ≥100MΩ
4. เสียงรบกวน: <75db (ห่างหนึ่งเมตร) 5. ผลิตภัณฑ์เป็นไปตามมาตรฐาน IEC และ GB อย่างเคร่งครัด

ลักษณะโครงสร้าง

หม้อแปลงใช้แผ่นเหล็กซิลิกอนรีดเย็นแบบ ориентация เกรนคุณภาพสูง แกนเหล็กและ yoke เป็นหน้าตัดสี่เหลี่ยมผืนผ้าแบบถ้วยดักหลายขั้น เพิ่มเหล็กกล่องเป็นแคลมป์ข้าง yoke เหล็กบนและล่างยึดด้วยสกรู;

วัสดุขดลวดเป็นขดลวดอะลูมิเนียมหรือขดลวดทองแดง เนื่องจากกำลังไฟฟ้า แรงดันไฟฟ้า และกระแสไฟฟ้าที่แตกต่างกัน ขดลวดปฐมภูมิสามารถเป็นแบบทรงกระบอกหรือแบบหมุน ขดลวดทุติยภูมิสามารถเป็นแบบพายหรือแบบต่อเนื่อง หัวสายออกของขดลวดปฐมภูมิและทุติยภูมิเชื่อมต่อกับแผงคงที่หรือแท่งทองแดง;

ระดับฉนวน: B/F/H;

มีทั้งแบบโครงเปิดและแบบมีเปลือกหุ้ม

เงื่อนไขการใช้งาน

1. ความสูง <4000m อุณหภูมิแวดล้อม: -30℃~40℃ เมื่อเงื่อนไขเกินกว่าข้างต้น จะปรับตาม GB6450-86;

2. ความชื้น ≤85% (อุณหภูมิ: 20℃±5℃);

3. ไม่มีก๊าซพิษ ไม่มีวัตถุไวไฟและระเบิด ไม่มีฝุ่นหรือไอนำไฟฟ้า;

4. ไม่อนุญาตให้สั่นสะเทือนอย่างรุนแรงและความลาดเอียงแนวตั้ง ≤5 องศา
