หม้อแปลงเรียงกระแสพัลส์สามารถลดปัจจัยการกระเพื่อมที่ด้าน DC ของหน่วยเรียงกระแสและฮาร์มอนิกที่ด้าน AC ผ่านการเรียงกระแสหลายเฟส เนื่องจากการเลื่อนเฟสเทียมในหน่วยเรียงกระแสสามารถทำให้ฮาร์มอนิกหลักอยู่ที่คลื่นที่ 23, 25 และมากกว่า แทนที่จะเป็นคลื่นที่ 5, 7 ก่อนหน้านี้ การออกแบบนี้จะปรับปรุงผลกระทบของฮาร์มอนิกด้านที่สองต่อด้านกริดอย่างมาก

การเลื่อนเฟสบนขดลวดด้านกริดเป็นการออกแบบทั่วไปในหม้อแปลงเรียงกระแส โดยทั่วไป หม้อแปลงเรียงกระแส 12 พัลส์มีขดลวดแรงดันต่ำที่มีโครงสร้างแยกตามแนวแกน การเรียงกระแส 24 พัลส์สามารถทำได้โดยใช้หม้อแปลงเรียงกระแส 12 พัลส์สองตัวพร้อมกัน แต่หม้อแปลงเรียงกระแส 12 พัลส์สองตัวจะใช้พื้นที่มากขึ้น เพิ่มต้นทุนมากขึ้น และอื่นๆ

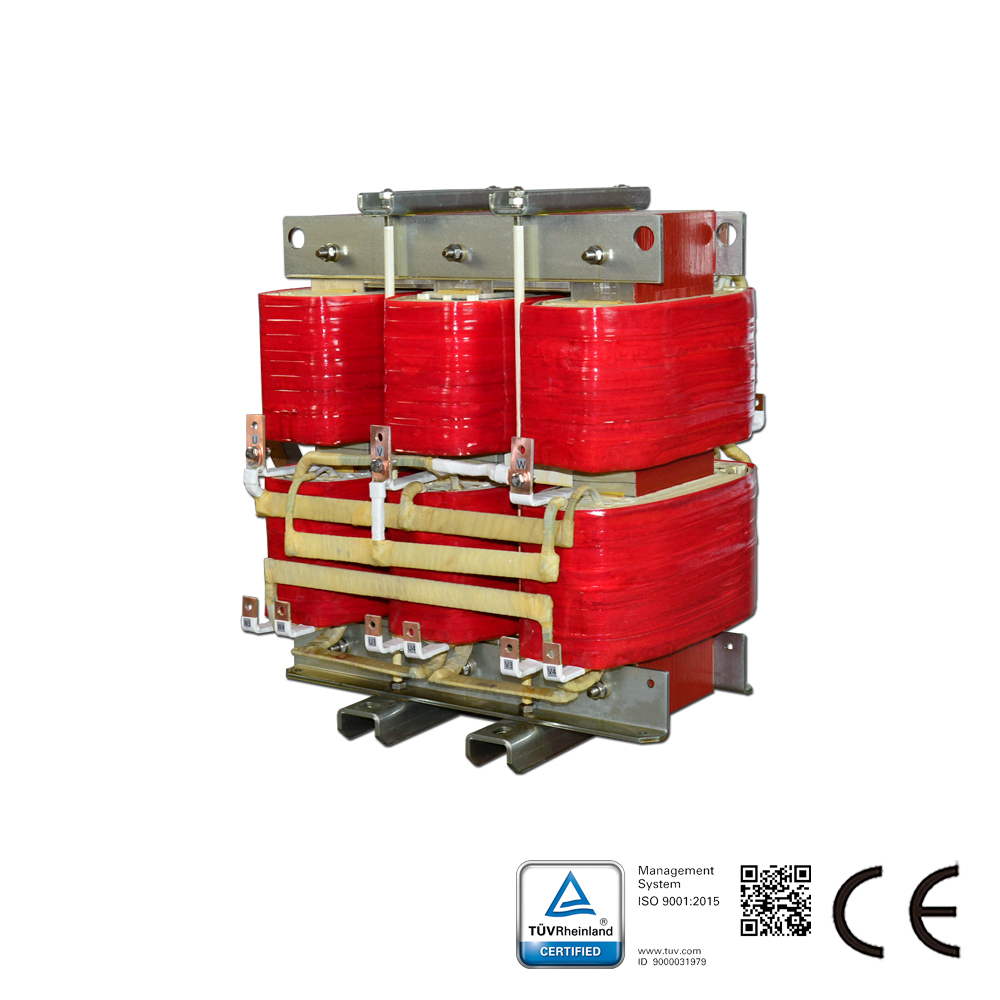

หม้อแปลงเรียงกระแส 24 พัลส์ที่ออกแบบและผลิตโดยบริษัทของเราประกอบด้วยขดลวดเรียงกระแสออโตทรานส์ฟอร์เมชัน 12 พัลส์สองชุดที่ต่อขนานกัน และแกนเหล็กหนึ่งแกน สามารถสร้างแรงดันไฟฟ้าสายสามเฟสสี่กลุ่ม และเฟสแรงดันไฟฟ้าสายแตกต่างกัน 15° ตามลำดับ วงจรบริดจ์เรียงกระแสสี่กลุ่มเชื่อมต่อแบบขนานผ่านรีแอกเตอร์ระหว่างเฟสเพื่อส่งออกแรงดันไฟฟ้า DC 24 พัลส์

การออกแบบนี้สามารถประหยัดความจุของออโตทรานส์ฟอร์เมอร์ในวงจรนี้ได้ 82.7% ดังนั้นปริมาตรของเรียงกระแสจึงสามารถลดลงได้อย่างมาก ข้อได้เปรียบของมันมีความสำคัญอย่างยิ่งเมื่อต้องการการเรียงกระแสกำลังสูง

การใช้งาน:

แหล่งจ่ายไฟสำหรับการชุบด้วยไฟฟ้า
