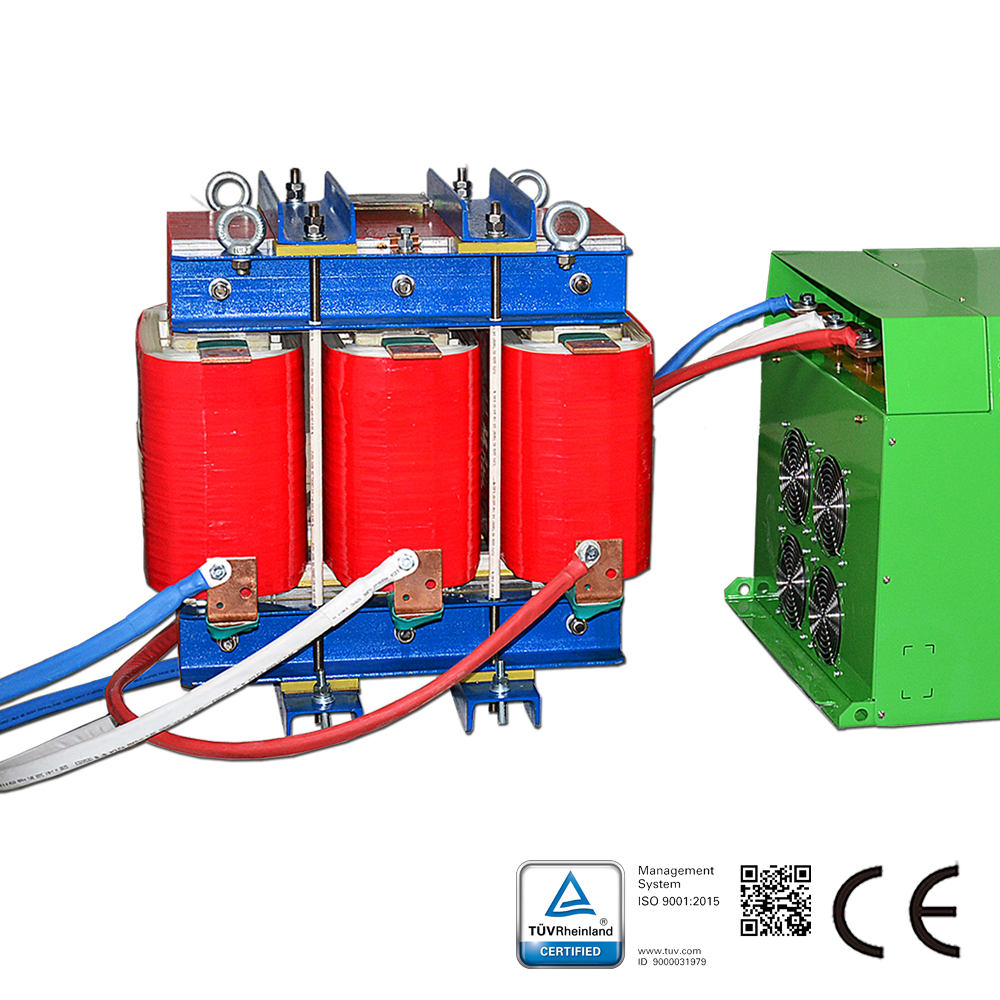

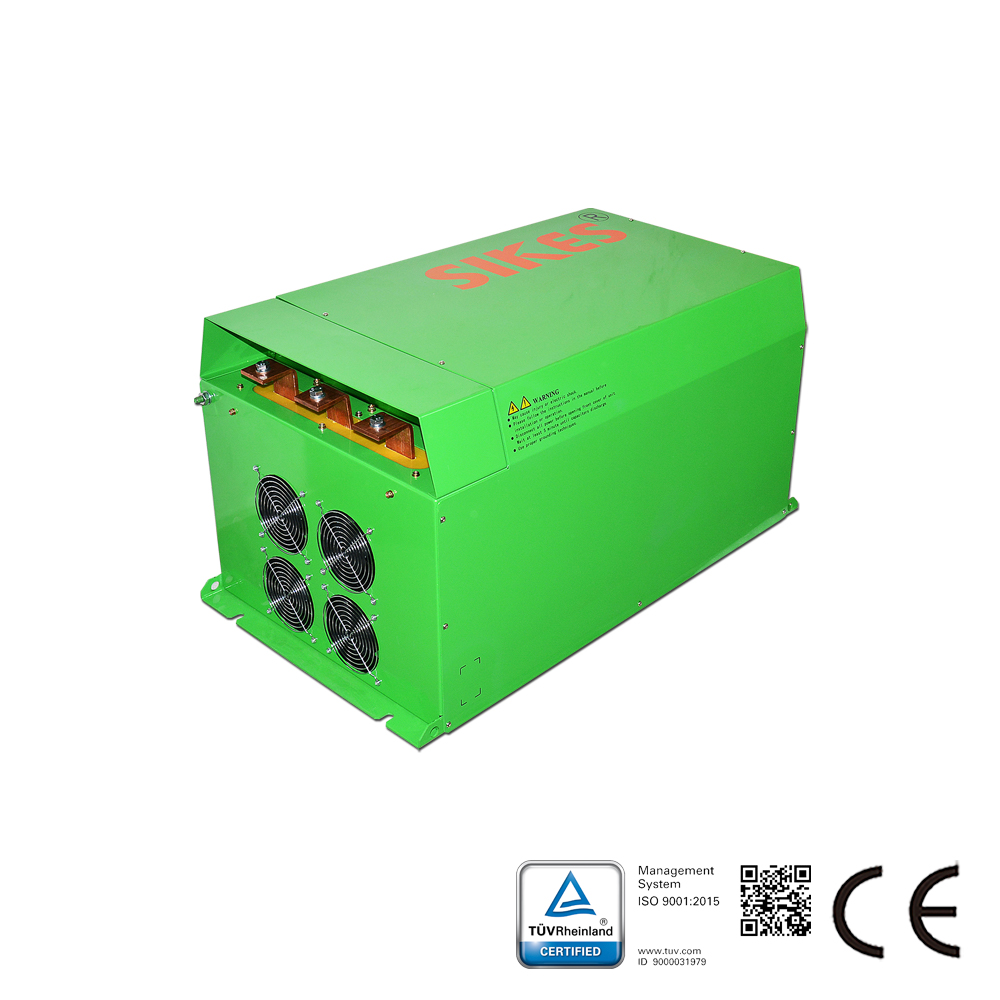

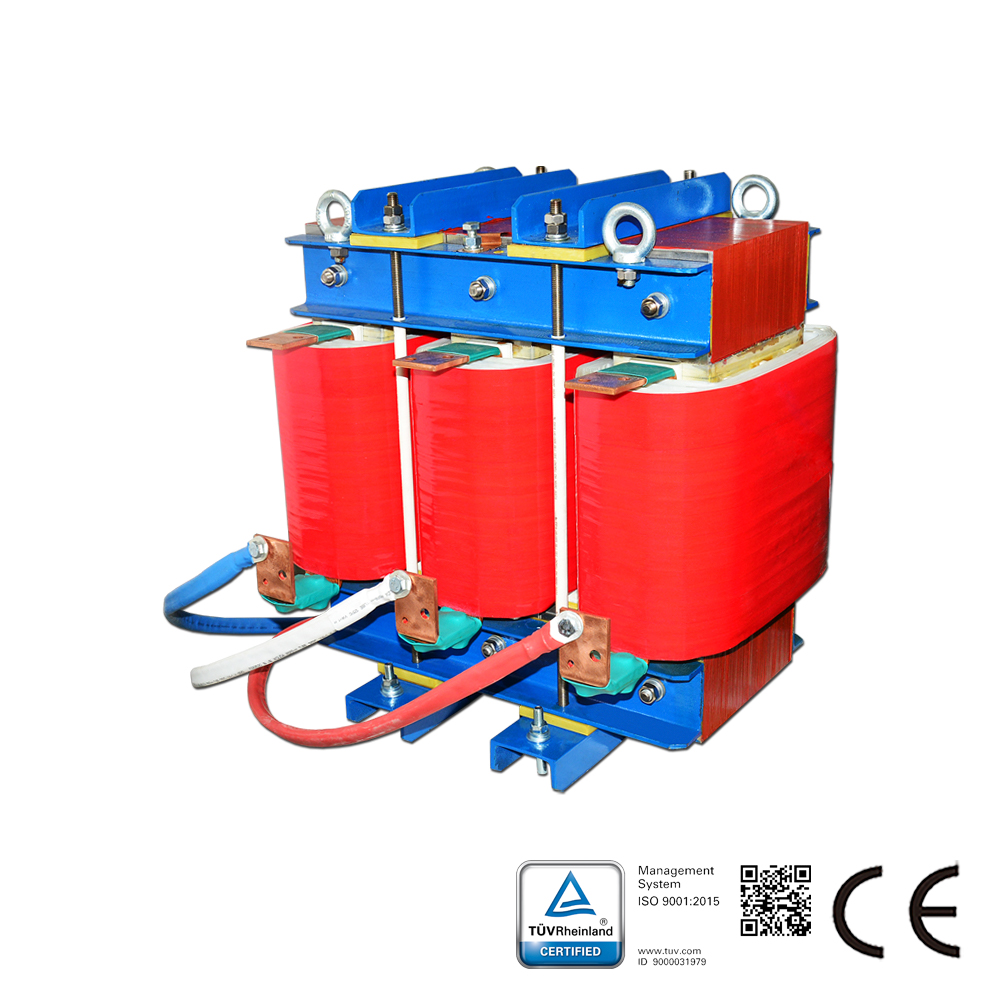

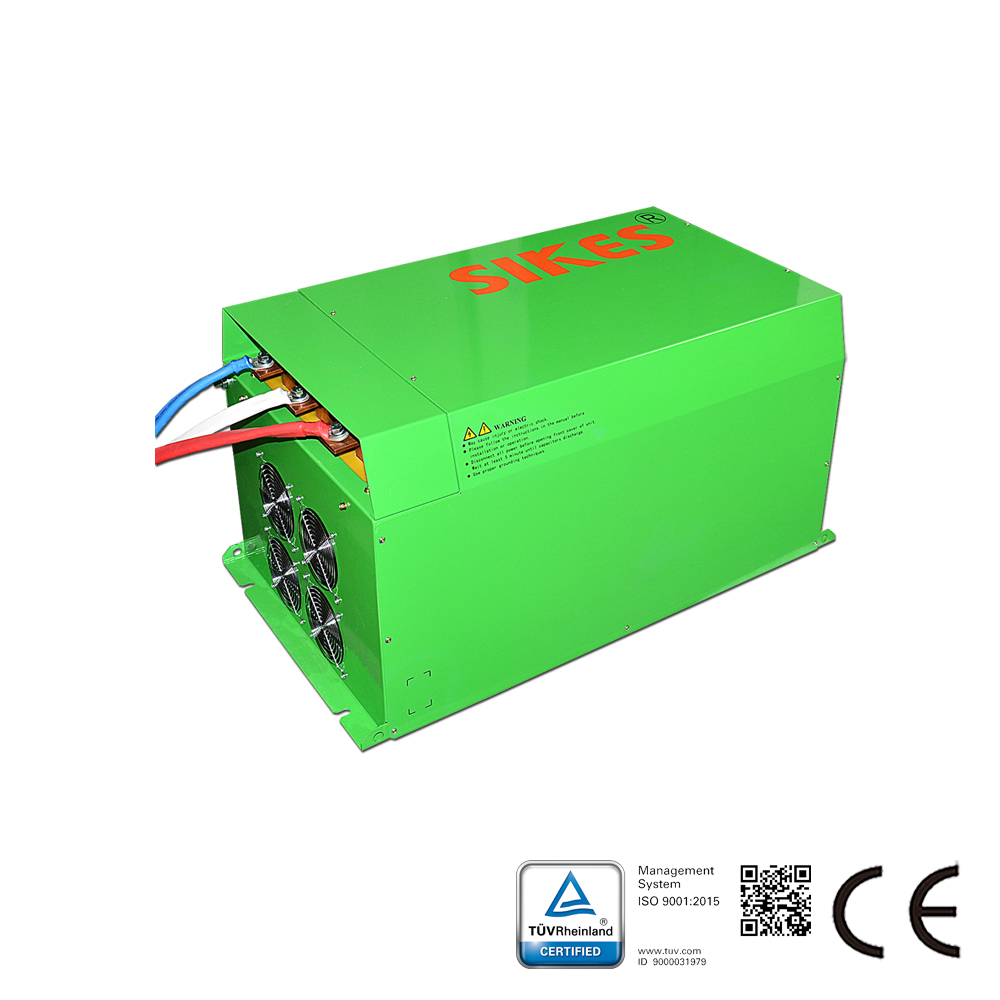

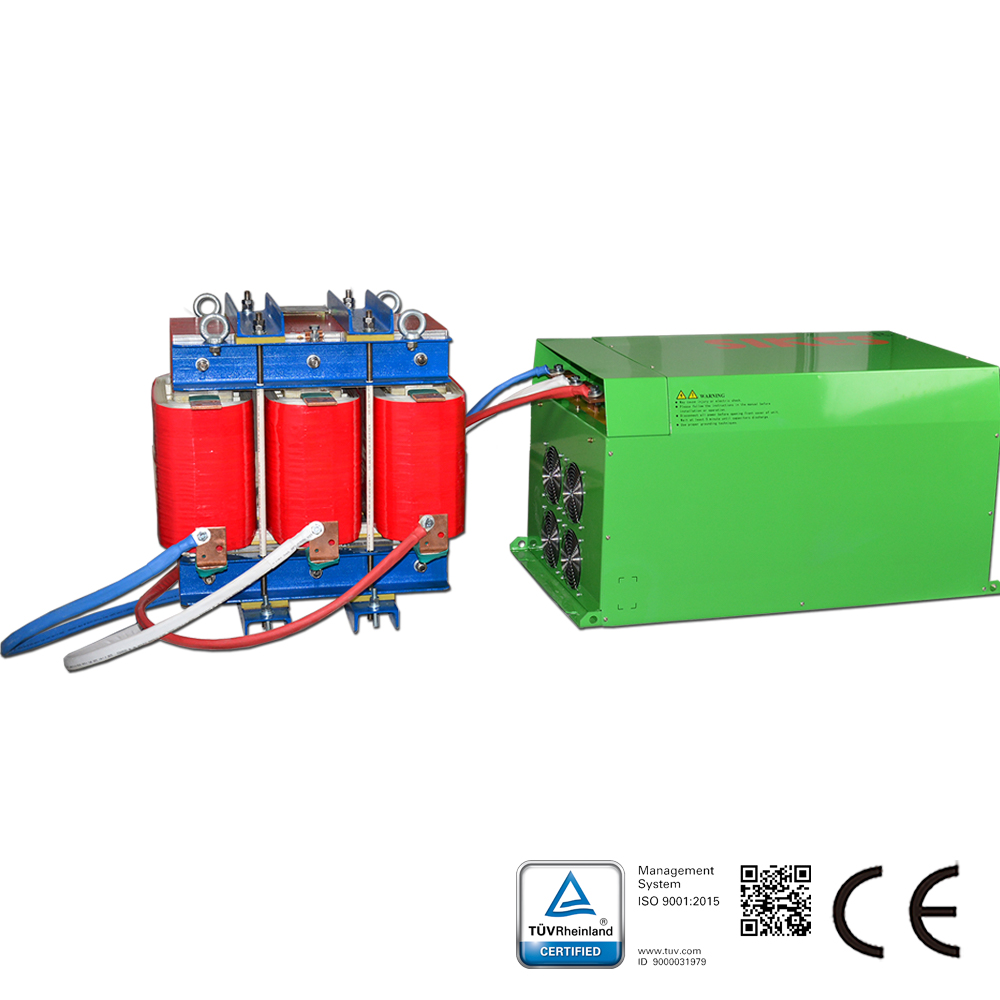

ตัวกรองคลื่นไซน์ 720V, 550A, 600KW, แบบแยก

รุ่น: SKS-SWFO-0550-CB-7

คำอธิบายของตัวกรองคลื่นไซน์: ตัวกรองคลื่นไซน์รุ่น SWF แปลงสัญญาณเอาต์พุต PWM ของไดรฟ์มอเตอร์ให้เป็นคลื่นไซน์ที่เรียบเนียนพร้อมสารตกค้างต่ำ ลดปรากฏการณ์เรโซแนนซ์ที่เกิดจากความจุและความเหนี่ยวนำแบบกระจายของสายเคเบิลยาว (ยาวกว่า 50 เมตร) กำจัดแรงดันไฟฟ้ามอเตอร์ที่มากเกินไปซึ่งเกิดจาก dv/dt สูง ลดเสียงรบกวนของมอเตอร์โดยการใช้ตัวกรอง ยืดอายุการใช้งานมอเตอร์ ปกป้องฉนวนของมอเตอร์ เพิ่มระยะทางการส่งสัญญาณ ด้วยการประยุกต์ใช้ตัวกรองนี้ มอเตอร์ปกติสามารถแทนที่มอเตอร์ความถี่แปรผันได้ คุณลักษณะของตัวกรองคลื่นไซน์: ตัวกรองคลื่นไซน์ Sikes สำหรับมอเตอร์เซอร์โวต่างๆ ของระบบ VSD (โดยเฉพาะสำหรับอินเวอร์เตอร์หรือแหล่งจ่ายไฟสลับ) ได้รับการออกแบบมาเพื่อเปลี่ยนแรงดันเอาต์พุต PWM ของอินเวอร์เตอร์และสร้างแรงดันไฟฟ้าที่เกือบเป็นไซน์ ชุดพาสซีฟมีไว้สำหรับใช้ในเครือข่าย 380v-480v Sikes เสนอทางเลือกที่ประหยัดอีกทางหนึ่...

สอบถามสินค้าหรือโซลูชัน

แชทสด

จำนวนการเข้าชม: 328

แชร์ไปที่:

ข้อมูลจำเพาะ

AC/DC	AC
ช่วงกระแสไฟฟ้าที่กำหนด (A)	550
ช่วงแรงดันไฟฟ้าที่กำหนด (V)	720
เฟส	3 เฟส
ช่วงกำลังไฟฟ้า (KW)	600
THDv	<5%
ประเภทออปติก	พาสซีฟ

รายละเอียดสินค้า

คำอธิบายของตัวกรองคลื่นไซน์:

ตัวกรองคลื่นไซน์รุ่น SWF แปลงสัญญาณเอาต์พุต PWM ของไดรฟ์มอเตอร์ให้เป็นคลื่นไซน์ที่เรียบเนียนพร้อมสารตกค้างต่ำ
ลดปรากฏการณ์เรโซแนนซ์ที่เกิดจากความจุและความเหนี่ยวนำแบบกระจายของสายเคเบิลยาว (ยาวกว่า 50 เมตร)
กำจัดแรงดันไฟฟ้ามอเตอร์ที่มากเกินไปซึ่งเกิดจาก dv/dt สูง
ลดเสียงรบกวนของมอเตอร์โดยการใช้ตัวกรอง
ยืดอายุการใช้งานมอเตอร์
ปกป้องฉนวนของมอเตอร์
เพิ่มระยะทางการส่งสัญญาณ
ด้วยการประยุกต์ใช้ตัวกรองนี้ มอเตอร์ปกติสามารถแทนที่มอเตอร์ความถี่แปรผันได้

คุณลักษณะของตัวกรองคลื่นไซน์:
ตัวกรองคลื่นไซน์ Sikes สำหรับมอเตอร์เซอร์โวต่างๆ ของระบบ VSD (โดยเฉพาะสำหรับอินเวอร์เตอร์หรือแหล่งจ่ายไฟสลับ) ได้รับการออกแบบมาเพื่อเปลี่ยนแรงดันเอาต์พุต PWM ของอินเวอร์เตอร์และสร้างแรงดันไฟฟ้าที่เกือบเป็นไซน์ ชุดพาสซีฟมีไว้สำหรับใช้ในเครือข่าย 380v-480v
Sikes เสนอทางเลือกที่ประหยัดอีกทางหนึ่งนอกเหนือจากตัวกรอง Schaffner และ MTE

คุณสมบัติ

ข้อมูลทางเทคนิคของตัวกรองคลื่นไซน์:
ช่วงแรงดันไฟฟ้าที่กำหนด: 3*380 ถึง 500VAC±10%
ความถี่มอเตอร์: 0-120Hz;
ความถี่สวิตชิ่ง: 2.0kHz -16K Hz;
แรงดันริปเปิลตกค้าง: THDv<5%
แรงดันตกที่กระแสพิกัด: ≦10%（50HZ）;
ความยาวสายเคเบิลมอเตอร์: สูงสุด 2000 เมตร;
โหมดการทำงาน: ต่อเนื่องสำหรับการทำงานภายในอาคาร
กำลังไฟฟ้าขาเข้าพิกัดของไดรฟ์มอเตอร์: 3.7kW ถึง 630kW;
ประสิทธิภาพ: 98 ถึง 99% ที่แรงดันและกำลังไฟฟ้าของสายพิกัด
ความสามารถในการโอเวอร์โหลด: 150% 60 วินาที, 120% 60 นาที
แรงดันทดสอบ: 2240VDC, 2 วินาที (สาย/สาย), 2720VDC, 2 วินาที (สาย/ตัวเรือน)
ความแข็งแรงของฉนวน: AC4000V/5mA/60s
ความต้านทานฉนวน: แกน-ขดลวด, ≧100MΩ (DC1000V);
หมวดหมู่สภาพอากาศ (IEC60068-1): 25/100/21
การป้องกัน: IP30 (IP40/IP54 ตามคำขอ), ภายในอาคาร: IP21
การระบายความร้อน: อากาศบังคับภายใน
ประเภทโหลด: โหลดมอเตอร์ทั่วไป; หม้อแปลงเพิ่มแรงดันมาตรฐาน; โหลดเชิงเส้นอื่น ๆ;

มาตรฐานทางเทคนิคของตัวกรองคลื่นไซน์:
ตัวเก็บประจุ: CEI EN 60831-1/2, IEC 831-1/2
อุปกรณ์: CEI EN60439-1, IEC 439-1, IEC 60939

การประยุกต์ใช้

การประยุกต์ใช้งานของตัวกรองคลื่นไซน์:
เครื่องช่วยหายใจ สายพานลำเลียง ปั๊ม
การติดตั้งระบบ HVAC คอมเพรสเซอร์
ลิฟต์ เครน พลังงานลม ยูพีเอส อีพีเอส
ไดรฟ์มอเตอร์ที่มีสายเคเบิลยาว
ไดรฟ์มอเตอร์ที่มีมอเตอร์หลายตัวขนานกัน
การใช้งานแรงดันไฟฟ้าปานกลาง (ติดตั้งด้านหน้าหม้อแปลงเพิ่มแรงดัน)
